Inultrahangos áramlásmérés, a folyadéksebességre vonatkozó adatok a közegen áthaladó akusztikus hullámok terjedési jellemzőiből származnak,{0}}akár folyadék, akár gáz van egy csőszakaszon belül. Az ultrahangos áramlásmérő elve alapvetően az áthaladási idő változásainak vagy frekvenciaeltolódásainak mérésén alapul, amelyek akkor lépnek fel, amikor a hanghullámok kölcsönhatásba lépnek a mozgó folyadékkal. A jelgenerálás, az átvitel minősége és a visszhangvétel együttesen határozza meg, hogy az eszköz pontos térfogati leolvasást ad-e le, vagy szisztematikus hibákat vezet-e be a mérési láncba.
A szállítási idő észlelése és a jelfeldolgozási kihívás

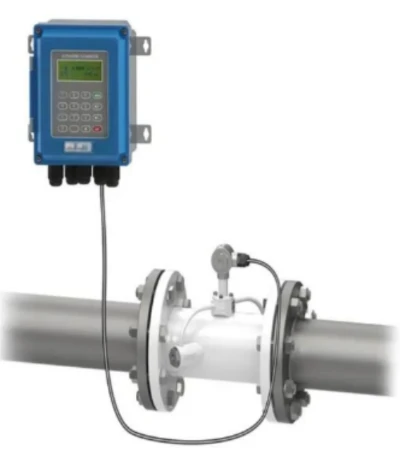

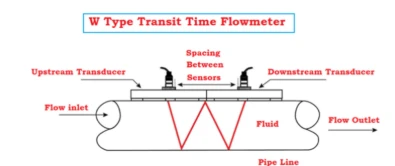

A tranzitidő-módszer továbbra is a domináns megközelítés a modern ultrahangos áramlásmérők tervezésében. Amikor a szakemberek először találkoznak ezzel a technológiával, gyakran alábecsülik, mennyire számít a jelfeldolgozó háttérrendszer. A piezoelektromos jelátalakítóktól származó nyers visszhangjelek nem tiszta szinuszosként érkeznek,-zajt, amplitúdóváltozásokat és fázistorzulásokat hordoznak, amelyeket kezelni kell, mielőtt bármilyen értelmes áramlási számítás történhetne.
Sanderson és Hemp még 1981-ben publikált alapmunkát a tranzitidő-ultrahangos áramlásmérők jelérzékelési módszereiről. Hozzájárulásuk megkülönböztette az idő{3}}domain és a gyakorisági{4}}domain feldolgozási technikáit. Az idő-tartományi módszerek jellemzően egyetlen-impulzusátvitelt alkalmaznak, és meghatározott hullámforma-jellemzőket-követnek nyomon, általában nulla-átlépési pontokat vagy küszöbérték triggereket. A frekvencia{11}}tartományi megközelítések inkább a spektrális tartalmat vizsgálják. Mindegyiknek vannak kompromisszumai, amelyek nem azonnal nyilvánvalóak, amíg nem foglalkozik a tényleges helyszíni telepítésekkel.
Az ultrahang impulzusperiódusa és a hangsebesség közötti kapcsolat, valamint a hullámhossz akusztikus sebességgel való skálázódása határozza meg, hogy melyik feldolgozási stratégia van gyakorlatban értelmes. Az egy-impulzusos időzítési sémákban a mérő egy sorozatot ad ki, vár a vételre, majd megbecsüli az érkezési időt. Elméletileg elég egyszerű. A valóságban meg kell határozni, hogy a vett hullámforma melyik része felel meg a „helyes” átviteli időnek,{4}}és itt lép be a képbe a nulla -keresztezés észlelése.
Nulla{0}}átlépési módszerek és gyakorlati korlátaik
A nulla-átlépés észlelése beállít egy feszültségküszöböt; Amikor a visszhangjel meghaladja ezt a szintet, a rendszer aktiválja az időzítést, és ezt követően méri azt a pillanatot, amikor a hullámforma átlépi a nullát. Ez a megközelítés évtizedek óta bevett gyakorlat. A küszöbfeszültség referenciaértéket hoz létre, amellyel a vett hullámforma összehasonlításra kerül, és a küszöb átlépése utáni első nulla-átlépés jelzi a „stop” eseményt az időzítő áramkör számára.
Ezt a jelenséget a legtöbb szakirodalom diagramja-egy oszcilláló visszhangburkológörbe illusztrálja, ahol a számozott csúcsok (1, 2, 3, 4) potenciális nulla-keresztezések. A használandó nulla{7}}keresztezés kiválasztása nem önkényes. Be kell mutatnia a mérések megismételhetőségét, de a jel amplitúdójának ingadozása a küszöbértéket meghaladó első csúcs eltolódását okozhatja, ami aggasztó "ciklusugrás" jelenséghez vezethet -a mért terjedési idő kihagyja a teljes hullámciklust.
A robusztusság javítása érdekében több nulla{0}}keresztezési pont is nyomon követhető. Egyes eszközök több keresztezést azonosítanak, és konzisztencia-ellenőrzéseket alkalmaznak a kiugró értékek elutasítására. Ez megnöveli a számítási költségeket, de jelentősen csökkenti az amplitúdó{3}}kiváltotta időzítési hibákra való hajlamot.
AAz ultrahangos áramlásmérő működési elvesokkal bonyolultabbá válik, ha gázalkalmazásokkal foglalkozunk, nem pedig folyadékokkal. A gáz akusztikus impedanciája nagyjából három nagyságrenddel kisebb, mint a folyékony közegeknél. A jelgyengülés súlyos. Ahol egy folyadék-csatolt jelátalakító millivoltos-szintű visszhangokat kaphat, amelyek szerény erősítést igényelnek, a gázmérés gyakran 60 dB-t meghaladó erősítést igényel, csak azért, hogy a kapott impulzust a háttérzajból feloldja.
Gázáramlás mérése: Teljesen más állat
A gázáramlás ultrahangos áthaladási idő{0}}technológiával történő mérése olyan kihívásokat jelent, amelyekkel a folyékony alkalmazások egyszerűen nem szembesülnek. A jelátalakító és a közeg közötti akusztikus csatolás a gáznemű közeg hatására lényegesen lebomlik. A hangsebesség gázban drámai mértékben változik az összetételtől, a nyomástól és a hőmérséklettől függően-sokkal jobban, mint a folyadékokban, ahol a változás néhány százalékos is lehet.
Fontolja meg, mi történik egy gázelosztó hálózatban. Ugyanaz a cső, ugyanaz az ultrahangos mérőműszer, de a nyomás a kereslet függvényében ingadozik. Minden nyomásváltozás megváltoztatja az akusztikus impedanciát, eltolja a vett jel amplitúdóját, és potenciálisan a küszöb-alapú időzítési rendszereket különböző nulla-keresztezési pontokhoz való kapcsolódáshoz vezethet. Az így kapott áramlási leolvasás akkor is eltolódik, ha a tényleges térfogati áteresztőképesség állandó marad.
A turbulencia súlyosbítja ezeket a problémákat. Magasabb Reynolds-számok esetén a sebességprofilok egyre inkább nem{1}}egyenletesek a cső keresztmetszetében{2}}. Az ultrahangos mérőműszer által mért szállítási időkülönbség egy út-átlagsebességet- képvisel, nem pedig azt a valódi átlagsebességet, amelyet a teljes áramlási terület integrálásával kapna. A korrekciós tényezők (profilkompenzáció) magyarázzák ezt az eltérést, de viszonylag jól viselkedett áramlási feltételeket feltételeznek. Aszimmetrikus bemeneti zavarok vagy örvénylés esetén ezek a korrekciós tényezők kevésbé megbízhatóak.
Az AGC-automatikus erősítésvezérlő-áramkörök megpróbálják normalizálni a visszhang amplitúdóját, függetlenül attól, hogy a jel mennyire csillapodik a terjedés során. Ha a műszer AGC fokozata megfelelően működik, az áramlási -útvonal-eltolódásból, a hőmérséklettel kapcsolatos akusztikus tulajdonságok változásaiból vagy a jelátalakító fokozatos leromlásából eredő amplitúdóváltozások nem rontják el a nulla-átlépési időzítést. Az AGC azonban bevezeti saját időzítési műtermékeit, ha nem alkalmazzák őket gondosan. Az erősítésszabályozó hurkon keresztüli fáziseltolások tranzitidő-különbségnek álcázhatók.
A gáz-ultrahangos áramlásmérő másodlagos elektronikájának tervezése magában foglalja a jel--zaj{1}}kiegyenlítését a stabil, ismételhető időzítés szükségességével szemben. Az egyik népszerű konfiguráció a digitális AGC (firmware-ben implementálva) kombinációját használja az analóg AGC fokozatok mellett olyan komponensekkel, mint az AD8367 változó -erősítő. A hibrid megközelítés kiterjeszti a dinamikatartományt, miközben a torzítást elfogadható határokon belül tartja.
Környezeti tényezők és peremhatások
Bármilyen jelvesztést okozó tényező befolyásolja a mérés minőségét. A nagyobb áramlási sebességek hosszabb akusztikus útelhajlást jelentenek a konvekció miatt,{1}}a hangsugár nem halad át egyenesen a csövön, hanem egy ívelt pályát követ. A kis-átmérőjű csövek kifejezett határréteg-hatásokat mutatnak, ahol a fal közelsége módosítja a helyi sebességgradienseket.
A mérőcső falaiból származó peremhatások további bonyodalmakat okoznak az ultrahangos tranzit{0}}idő-áramlásmérő tervezésénél. A vezeték határával kölcsönhatásba lépő hanghullámok törést és részleges visszaverődést tapasztalnak. A keskeny csövekben ezek a határkölcsönhatások uralják a vett jel karakterét. Az akusztikus nyalábszélesség a csőátmérőhöz viszonyítva számít; a szélesebb gerendák többet "látnak" a fal hatásából.
A CO₂-gazdag gázáramok különleges kihívásokat jelentenek. A szén-dioxid bizonyos frekvenciákon sokkal agresszívebben nyeli el az akusztikus energiát, mint a levegő vagy a földgáz. A magas CO₂-tartalom gyengíti a jel amplitúdóját, potenciálisan az észlelési küszöb alatt. A környezeti zaj-legyen szó az elülső nyomásszabályozókról, kavitáló szelepekről vagy külső rezgésforrásokról-hamis jeleket fecskendez be, amelyek hamis küszöbátlépést válthatnak ki.
A 20 kHz feletti mérési frekvenciák elérése gyakran szükséges ahhoz, hogy zajos ipari környezetben megfelelő jel-/-zaj különbséget érjünk el. Az alacsonyabb frekvenciák messzebbre terjednek, de érzékenyebbek a környezeti akusztikus interferenciára. A magasabb frekvenciák gyorsabban csillapodnak a gázban, de jobban ellenállnak az alacsony-frekvenciás üzemi zajoknak.
Miért fontosabb a hullámforma minősége, mint gondolná?
A jel alakjának instabilitása továbbra is a mérési hibák alulértékelt forrása az ultrahangos áramlásmérésben. A visszhangok nem tartanak fenn azonos profilokat egyik mérésről a másikra. A hőmérséklet-ciklus eltolja a jelátalakító rezonancia frekvenciáját. Az akusztikus portokon lévő lerakódások megváltoztatják az impedancia illesztését. A csőfal korróziója megváltoztatja a határreflexiós jellemzőket.
Amikor a visszhang hullámalak alakja eltolódik, a küszöb-alapú észlelési sémák eltérően reagálnak az egyes impulzussorozatokra. Ami az üzembe helyezéskor tökéletesen működött, néhány évnyi működés után szisztematikus elfogultságot okozhat. A kereszt-korrelációs technikák-, ahol a vett hullámformát egy tárolt referenciával hasonlítják össze,-jobb immunitást kínálnak az alakváltozásokkal szemben, de több számítási erőforrást és gondos referenciajel-kezelést igényelnek.
Maga a terjedési út geometriailag nem rögzített. A sebességgradiensek miatti fénytörés (nyírás a gyorsabb magáramlás és a lassabb határrétegek között) elhajlítja az akusztikus sugarat. A többutas mérőrendszerben ez a hatás útvonalfüggő sebességértékként jelenik meg, amely nem egészen átlagos a várt tömeges sebességhez.
Gyakorlati szempontok a szállítási idő pontos{0}}méréséhez
A megbízható szállítási időkülönbség{0}}méréséhez több műszerrészletre is oda kell figyelni. Az időzítési felbontásnak lényegesen meg kell haladnia a várható szállítási idő-eltérést. Alacsony-sebességű gázáramlások esetén előfordulhat, hogy a Δt csak néhány nanoszekundum-, ami pikoszekundumos-idő-digitalizálást igényel. Az olyan gyártók TDC (time{8}}to-digital converter) chipjei, mint az ams, 90ps felbontást tesznek lehetővé, lehetővé téve az áramlás-indukálta szállítási különbségek mérését még nehéz körülmények között is.
A hőmérséklet-kompenzáció nem{0}}tárgyalható. Mind a hangsebesség a közegben, mind a jelátalakító jellemzői a hőmérséklettel sodródnak. A nem kompenzált műszerek korrelációt mutatnak a hőmérséklet-ingadozások és a látszólagos áramlási értékek között, aminek semmi köze a tényleges teljesítményváltozásokhoz.
A nulla-keresztezés-érzékelő ultrahangos áramlásmérő elve végső soron a stabil küszöbmeghatározástól, a konzisztens hullámforma érkezési jellemzőktől és a megfelelően megtervezett erősítésszabályozástól függ. Ezek az elemek nem mindig intuitív módon hatnak egymásra. A "jobb" erősítő nem feltétlenül jelent jobb áramlásmérést, ha a fázisválasz eltolódik az erősítéssel.
Ahol a Transit{0}}Time Technology kiváló-és hol küzd
A tiszta, egyfázisú-folyadékok stabil összetételűek ideális feltételeket biztosítanak a tranzitidő{1}}ultrahangos áramlásmérők számára. A földgázvezetékek őrzési átadási alkalmazásai nagymértékben támaszkodnak a többutas ultrahangos mérőórákra, pontosan azért, mert-megfelelő telepítésük és kalibrálásuk esetén-a turbinás mérőműszerek pontosságát a mozgó alkatrészek karbantartási terhe nélkül biztosítják, vagy azt meghaladó mértékben.
Ezzel szemben a szennyezett gázáramok magával ragadó folyadékokkal, gyorsan változó összetételű vagy jelentős részecsketerheléssel feszegetik a technológia határait. A felfüggesztett anyagokból származó jelszórás diffúz visszaverődésekkel elnyomhatja a közvetlen -út visszhangját. A Doppler-alapú ultrahangos műszerek jobban kezelik az ilyen körülményeket, bár kisebb pontossággal.
A gyakorló szakemberek számára: ismerje meg a folyamat körülményeit, mielőtt meghatározná az ultrahangos áramlásmérést. AAz ultrahangos áramlásmérő elvea művelet egyszerűnek hangzik -mérje meg a szállítási időket és a számítási sebességet-, de ahhoz, hogy valódi működési körülmények között megbízható eredményeket érjen el, a műszerarchitektúrát az alkalmazás igényeihez kell igazítani.
A jelfeldolgozás evolúciója és a jövőbeli irányok
A kortárs ultrahangos gázáramlásmérők egyre inkább kihasználják azokat a digitális jelfeldolgozási technikákat, amelyek számítási szempontból egy évtizeddel ezelőtt túl magasak voltak. A repülés meghatározásának korrelációs-ideje{2}}, az adaptív szűrési algoritmusok és a modell-alapú hullámforma-illesztés mind potenciális fejlesztéseket kínálnak az egyszerű küszöb/nulla{5}}átlépési megközelítésekhez képest.
Ezen algoritmusok integrálása egyetlen{0}}chipes megoldásokba-, amelyek kombinálják a jelátalakító-illesztőprogramokat, az analóg előlapot{2}}, az ADC-t és a digitális feldolgozást monolitikus eszközökben-, és jelentősen csökkentette a megvalósítás bonyolultságát, miközben javítja a teljesítményt. Az olyan gyártók, mint a Texas Instruments és a Maxim, mostantól alkalmazás--specifikus ultrahangos érzékelő IC-ket kínálnak beépített-időben-a-digitális konverzióval és korrelációszámítással.
A végfelhasználók számára ez azt jelenti, hogy a mérőórák idővel jobban megőrzik a kalibrációt, hatékonyabban hárítják el az interferenciát, és diagnosztikai információkat szolgáltatnak arról, hogy a folyamat körülményei mikor feszegetik a mérési pontosság határait. Az alapvetőultrahangos áramlásmérő elvenem változott, de ennek az elvnek a megvalósítása folyamatosan fejlődik.
Az ultrahangos áramlási alkalmazások mérési pontossága végső soron a jelfeldolgozási architektúra és a fizikai működési feltételek közötti gondosságot tükrözi. A tranzitidő{1}}észlelés továbbra is domináns, de a támogató elektronika és algoritmusok határozzák meg, hogy az elméleti pontosság gyakorlati megbízhatóságot jelent-e.
