Ultrahangos bilincs az áramlásmérőn

Ultrahangos bilincs az áramlásmérőn: a nem{0}}értelmetlen mély útmutató

Ha pontos áramlási adatokra van szüksége csővágás vagy a gyártás leállítása nélkül, egyultrahangos bilincs az áramlásmérőngyakran a leggyorsabb és legkevésbé zavaró lehetőség. Ez az egyszerű-angol nyelvű útmutató elmagyarázza, hogyan működik a rögzítés-, mi az, ami jól működik, hol nehézségekbe ütközik, és hogyan terjesztheti ki, hogy csapata magabiztosan telepíthesse és karbantarthassa. Kap egy öt-lépéses megvalósítási folyamatot, egy egyszerű ROI-kalkulátort, egy praktikus összehasonlítást a soron belüli mérőkkel, valamint a helyszíni ellenőrző listákat, amelyeket bemásolhat az SOP-ba.

Bevezetés: miért jelenik meg{0}}a rögzítés a specifikációkban?

Akarsz agyors telepítés, nincs leállás, ésvédhető számok. A mérők-rögzítése biztosítja a keveréket, ha a folyadék elég tiszta, és a cső beengedi az ultrahangot. Ragyognak az auditok, az ideiglenes vizsgálatok, az üzembe helyezési ellenőrzések és a nehezen--elérhető vonalak, ahol az acél vágása drága vagy nem biztonságos. Nem oldanak meg minden esetet, és mi közvetlenek leszünk a határokat illetően. De ha kiválasztja a megfelelő helyet, és követ egy egyszerű beállítási rutint, hiteles pontosságot és megbízható adatokat kaphat a műveletek és a befektetések irányításához.

Alapfogalmak (világos és helyes)

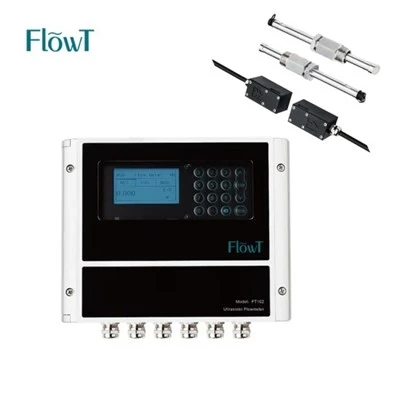

Mi az.Két ultrahangos jelátalakító van rögzítve a cső falához. Azokhangot küldeni és fogadni a folyadékon keresztül. A mérő szorzata, hogy mennyi ideig tart az egyes impulzusok upstream vs. downstream. Az időkülönbség (Δt) leképeződik az átlagos sebességre a hangút mentén. Szorozza meg a keresztmetszeti területtel-, és megkapja a térfogatáramot.

Két fő mód.

Tranzit{0}}időszámáratiszta folyadékok. Nagyobb pontosság, ha erős a jel és a profil egyenletes.

Dopplerszámáralevegőztetett vagy piszkos folyadékokhangot szóró buborékokkal vagy szilárd anyagokkal.

Miért nem tolakodó-?Az érzékelők soha nem érintik a folyadékot. Nincs nyomásesés. Nem nedvesített anyagokat kell tanúsítani. Nincs folyamatszennyeződés.

Mi befolyásolja a pontosságot.Cső anyaga és vastagsága, bélés, folyadék hőmérséklete, megfelelő egyenes futás, megfelelő belső átmérő, szoros akusztikus csatlakozás és stabil hidraulika. A hordozható beállítások gyakran a1–5%hatótávolság, ha jól működik; A rögzített kétutas{0}}rendszerek jobban teljesítenek a jó hidraulikával.

Mély merülés: alapelvek → részletek → hol illik → mi következik

Hogyan válik a fizika számmá (az egy{0}}perces verzió)

A lefelé irányuló impulzus együtt jár az áramlással, ígykicsit rövidebb az idő; az upstream impulzus küzd az áramlással, ígykicsit hosszabb az idő.

A Δt az áramlási sebesség komponensével skálázódik az akusztikus út mentén.

Egy útmegméri a profil egy szeletét;kettős-útvonal vagy több-útvonaljavítja az átlagolást és csökkenti a profilérzékenységet.

Ontiszta, teli csövekjó egyenes lefutással és helyes azonosítóval a szállítási időmérők-rögzítése- szűk, megismételhető számokat állíthat elő az auditokhoz, üzembe helyezéshez és ellenőrzésekhez.

Technikai részletek, amelyek számítanak a területen

Csőakusztika:A szénacél, a rozsdamentes, a gömbgrafitos öntöttvas, a PVC és a HDPE eltérő módon továbbítja az ultrahangot. A betétek és a skála csillapítják a jelet.

Csatolás:A gél számít. A levegő az ellenség. Ha a jel-a-zaj csökken, helyezze vissza- az érzékelőket.

Hidraulika:Kerülje a könyököket, pólókat, szelepeket vagy szivattyúkat közvetlenül a mérő előtt. Tartsa tiszteletben az egyenes-futási szabályokat (a gyakorlati kiindulópont a 10D upstream / 5D downstream).

Hőmérséklet és biztonság:Sok érzékelő IP67+; a veszélyes területeken névleges elektronikára és megfelelő telepítési gyakorlatra van szükség.

Adatkimenetek:4–20 mA, impulzus, Modbus, BACnet és OPC UA megkönnyíti az adatok SCADA-ba vagy történészbe történő bejuttatását.

Ahol csillog{0}}(valódi mindennapi használat)

Vízügyi auditok és NRW:Ideiglenes mérés a DMA-k között a veszteségek megállapításához a hálózat érintése nélkül.

Ipari energetikai tanulmányok:Ellenőrizze a szivattyú görbéit, keresse meg a fojtott szelepeket, és találja meg az áramot pazarló recirkulációt.

Üzembe helyezés:Az új vonalak gyakran tiltják a forró csapokat az elfogadás előtt; clamp{0}}on gyors teljesítményellenőrzést tesz lehetővé.

Bérletek és helyszíni ellenőrzések:Egy hordozható készlet több üzemet is kiszolgálhat egy hét alatt, erős ROI-t teremtve a kis csapatok számára.

Trend-pillanatkép az üzleti eset támogatásához

Aultrahangos áramlásmérők piacatovábbra is növekszik, a víz/szennyvíz beruházások, az ipari hatékonysági programok és a biztonságosabb telepítési preferenciák miatt.

Kültéri víz hulladékSok régióban továbbra is magas, ami arra készteti a közműveket, hogy auditálják és optimalizálják az áramlásokat.

A vízveszteség{0}}program elfogadása a költségvetési ciklusokkal együtt mozog, ami növeli agyors, telepíthető méréscélzott tanulmányokhoz.

5-dimenziós összehasonlítás: befogó vs. beépített ultrahang

Használjon beépített terveket a felügyeleti{0}}besorolási fokozatú számlázáshoz. Használja a szorítót-a döntések gyors meghozatalához, auditálásához és-elhárításához.

Az 5-lépcsős megvalósítási folyamat (másolás és adaptálás)

Lépés 1 - Válassza ki a jelöltsorokat (íróasztal, 1–2 óra).
Sorolja fel a csőméreteket, az anyagokat, a falvastagságot, a béléseket, a folyadék hőmérsékletét és a szükséges leállítást. Zászlósorok használható egyenes vonalakkal. Térkép biztonsági korlátai.

2 -. lépés Ellenőrizze az akusztikát (helyszíni séta, soronként 30–60 perc).
Használjon vastagságmérőt és a mérő helyszíni felmérési módját. Ellenőrizze a jel-zaj{2}}jelét, és próbálkozzonV, Z vagy Wútvonalat a gyártó által javasolt módon.

3 - lépés Szerelje fel és igazítsa (pontonként körülbelül 30 perc).
Tisztítsa meg a csövet. Jelölje meg az út hosszát a mérő számológépéből. Alkalmazza a kuplunggélt. Szíjérzékelők egyenletes nyomással. Csak annyira húzza meg, hogy megtartsa az igazítást.

4 -. lépés Adatok stabilizálása (körülbelül 60 perc).
Naplózás 1 másodperces felbontással 10–15 percig, majd 1 perces átlagokkal 30+ percig. Figyelje a hőmérséklet- vagy szivattyúciklusok eltolódását.

5 - lépés: Érvényesítés és dokumentálás (kb. 30 perc).
Ellenőrizze{0}}a szivattyú görbéit, a tartály lemerülését vagy egy megbízható mérőt. Mentse el a konfigurációt, fényképeket ésmint-talált / mint-balraértékeket a CMMS-be.

Egy egyszerű ROI-kalkulátor, amelyet újra felhasználhat

Cél:igazolni aultrahangos bilincs az áramlásmérőnvásárlás vagy bérlés vízveszteség- vagy energiatanulmányhoz{0}}.

Bemenetek

C= mérőóra (vagy bérleti díj) + munkadíj a beállításhoz

L= visszanyerhető veszteség (időegységenkénti térfogat) szivárgásból, rossz szelepekből vagy adagolási torzításból

P= víz, termék vagy energia térfogategységenkénti ára

T= időtartam, amíg megtartja a javítást (év)

= pontossági tényező (használjon 0,8-at, ha 20%-os bizonytalanságra számít)

Képletek

Éves megtakarítás ≈ × L × P

Megtérülési idő (év) ≈ C ÷ ( × L × P)

ROI (1. év) ≈ ( × L × P − C) ÷ C

Példa

C=7500 USD (hordozható mérőóra + munka)

L=20 000 m³/év veszteség egy rossz szelep miatt, P=0,50 USD/m³

= 0.8

Éves megtakarítás=0.8 × 20 000 × 0.50 =$8,000

Visszafizetés=7,500 ÷ 8,000 =0,94 év

1. év ROI=(8000–7500) ÷ 7,500 =7%, majd magasabb a következő években

-Telepítés előtti ellenőrzőlista (12 elem, amely megakadályozza a rossz adatok megadását)

Csőanyag és bélésmegerősített.

Falvastagságmért, nem tippelt.

Belső átmérőrajzok alapján igazolva, plusz vastagsági ellenőrzéssel.

Egyenes futáselérhető (10D/5D vagy jobb célzás).

Hőmérsékletaz érzékelő besorolásán belül.

Teli csőa mérőszakasznál; nincsenek részben kitöltött szögek.

Nincs erős beszívott levegőtranzit{0}}idő módhoz.

Kapcsoló gélelérhető és friss.

Kábel tehermentesítőhelyén.

Tápellátás és I/O(4–20 mA/Modbus/BACnet) SCADA-ra leképezve.

Biztonsági engedélyekha magasban vagy minősített területen dolgozik.

Érvényesítési módszerválasztott (görbe, lehúzás, másodlagos mérő).

Kerülendő terepi hibák (és azok kijavítása)

Csőazonosító vagy ütemezés kitalálása.Még a kis azonosító hibák is eltolják a térfogatáramot. Használjon vastagságmérőt vagy kalkulátort a mért fal alapján.

A vízkő vagy a bélés figyelmen kívül hagyása.A ragasztott bélések vagy az erős skálázás megölheti a jelet; válasszon tisztább helyet vagy új utat.

Gyenge csatlakozás vagy rossz beállítás.Ha alacsony az SNR, álljon meg, és{0}}üljön vissza. A légrés tönkreteszi a méréseket.

Mérés közvetlenül a szivattyú után.Az örvénylés és az aszimmetria torzítja a sebességprofilt; menjen tovább lefelé.

Hagyja ellenőrizetlenül a hőmérséklet-eltolódást.A bemelegítés megváltoztathatja az időzítést; elég hosszú ahhoz, hogy elkapja.

A dokumentáció átugrása.A fényképek és a mentett konfigurációk gyors és megbízható ismétlést tesznek lehetővé.

Ahol a szorító{0}}illene iparág szerint

Víz és szennyvíz (NRW, DMA).Gyors telepítés a körzetek között, a szolgáltatás megszakítása nélkül, ideális felülről{0}}lefelé irányuló auditokhoz és megerősítési ellenőrzésekhez, mielőtt a szivárgást végző csapatok összeállnának.

Feldolgozóipar (vegyi anyagok, élelmiszerek és italok).A közüzemi vezetékek, a CIP hurkok és a hőátviteli{0}}áramkörök ideiglenes ellenőrzése a termékvonalak érintése nélkül.

Olaj és gáz / energia.Víz-, kondenzvíz- és hűtőköröket állítottak elő, ahol a meleg csapok költségesek vagy határértéken kívüliek{0}}.

Kereskedelmi épületek és campusok.Hűtött víz és melegvíz hurkok a retro{0}}üzembe helyezéshez, valamint méréshez és ellenőrzéshez.

Egyedi összehasonlítás: rögzítés{0}}öt alternatívához (gyors nézet)

A ténylegesen használt eszközök (és miért fontosak)

Falvastagság mérőmágneses szondával - megerősíti az áramlási számítás azonosítóját.

Csőanyag/azonosító kalkulátor(mobilalkalmazás) - gyorsan konvertálja az ütemezést azonosítóvá a terepen.

Adatgyűjtő vagy történész csatlakozóA(z) - indításkor 1 másodperces adatot kap, utána pedig 1 percet a tiszta trendekhez.

Felület előkészítő készlet- súrolókorong, oldószer és rongyok a csatolás fokozására.

Szíj és sínkészletA - a jelátalakítókat egy vonalban tartja és stabilan tartja nagy átmérőken.

Egy kis{0}}csapat bevezetési terv (három hónapos, reális)

1 -. hónap hatóköre és kísérleti verziói.Válasszon 6-10 sort. Futtassa a pilótákat hordozható bilinccsel-. Érvényesítsen vonalonként két pontot görbékkel vagy lehúzással szemben.

2 -. hónap javítás és figyelés.Két kísérleti pontot alakítson át rögzített telepítésekké, ahol az előnyök egyértelműek (szivárgás megerősítése, szivattyú hangolása). Csatlakozzon a SCADA-hoz, és állítson be riasztást a sodródásra.

3 -. hónap szabványosítás.Hozzon létre egy rövid SOP-t, fotósablonokat és egy címke elnevezési konvenciót. Tanítson meg két további technikust, hogy elkerülje az egyszemélyes{1}}kockázatot.

Döntési útmutató: mikor válasszuk a szorítót{0}}online vagy inline

Válassza a szorítót{0}}, ha szüksége van:

Nincs leállás és gyors eredmények.

Ideiglenes vagy váltakozó auditok számos vonalon.

Alacsonyabb projektkockázat a nagyobb tőkedöntés előtt.

Biztonságosabb munkavégzés a nagynyomású{0}}vagy veszélyes vezetékeken.

Válasszon inline, ha szüksége van:

Szigorú pontosság a számlázáshoz vagy a megfelelőséghez.

Állandó őrizet{0}}stílusú mérés, bizonyított nyomon követhetőség.

Ismert hidraulika és lehetőség megfelelő mérőműszer kialakítására.

Integráció és adatkezelés (rövid és világos)

Protokollok:Kezdje azzal4-20 mAmeglévő PLC-kbe; add hozzáModbus TCPkésőbb diagnosztikára.

Címkézés:Használjon olyan mintát, mint például: Area_Line_PipeSize_Service_Unit.

Biztonság:Kezelje a hordozható mérőkonfigurációkat hitelesítő adatokként; korlátozott CMMS mappában tárolja.

Visszatartás:Tartsa1 perces átlagoklegalább egy évig a szezonalitás támogatása érdekében; 30 nap elteltével 1 másodperccel öblítse ki, hacsak nem aktív a vizsgálat.

Adatminőség:Jelölje meg a hézagokat, az alacsony SNR-t és a hőmérsékleti tartományon kívüli -tartományon-, mint minőségi kódok a történészben.

Praktikus eset-pillanatkép (NRW fókusz, újra felhasználható sablon)

Egy közepes-méretű segédprogram beállítása aforgó ideiglenes adagolóprogramkerületi zónákon át. A csapatok két hétig hordozható ultrahangot szorítottak a gyanús csomagtartókhoz, majd átmentek a következő zónába. Az éjszakai-áramláselemzés a stabil nyomású, de magas minimális áramlású területeket emelte ki. A személyzet ezeket a zónákat részesítette előnyben az akusztikai felmérések és a nyomáskezelés céljából. A program csökkentette a látszólagos és valós veszteségeket, és megismételhető munkafolyamatot hozott létre, amelyet a segédprogram minden negyedévben futtathatott két technikussal és egy hordozható készlettel.

Mitől működött

Egy rövid, rögzített ellenőrző lista minden telepítéshez.

Következetes elnevezési konvenció és napi trend-áttekintések.

Gyors ellenőrzés a tartályszint-változásokkal szemben a csúcsidőn kívüli-időszakban.

Egyértelmű átadás a méréstől a helyszíni javítócsapatok felé.

A költségvetési jegyzeteket a vásárlók először kérdezik meg

Hardver.A készleteken lévő hordozható bilincsek{0}}márka, csőméret-lefedettség és jellemzők széles skáláját ölelik fel. A rögzített kétútvonalú-távadók és a robusztus érzékelők többe kerülnek, de nagyobb stabilitást biztosítanak.

Munkaerő telepítése.Egy képzett technikus felszerelhet és érvényesíthet egy pontotkb 2 óraamikor a hozzáférés egyszerű. Adjon hozzá időt az állványozásra, a melegmunka-engedélyekre vagy a zárt terekre.

Folyamatban.Gél, hevederek, időszakos újra{0}}ellenőrzés és az érzékelő felületének ellenőrzése. Nincsenek cserélendő nedves alkatrészek. A firmware-frissítések gyakran csővezeték nélküli diagnosztikát adnak hozzá.

Program mix.Egy hordozható mérőműszer több létesítményben is támogatja a felméréseket. A fix mérőórák a kritikus körökön ülnek. Ez a keverék alacsonyan tartja a költségeket és magas a lefedettséget.

Készen áll a{0}}sablonok és ellenőrzőlisták{1}}használatára

12-pontos telepítés előtti ellenőrzőlista (egy oldal)

Cső anyaga, bélés, falvastagság, belső átmérő

Egyenes futáshossz és a legközelebbi upstream zavarok

Környezeti és folyamat hőmérsékleti tartomány

Csőfelület állapota és tisztítási megjegyzések

Érzékelő útja (V, Z vagy W) a számológépből

Kapcsológél tétel és dátum

SNR alapvonal és riasztási küszöb

Adatnaplózási sebesség 1 s (indítás) → 1 perc (állandó)

Érvényesítési terv (görbe, levonás, másodlagos)

Fényképek a telepítési és címkepozíciókról

SCADA címkenevek és méretezés

As-found / as-bal rekord

Öt-lépéses gyors SOP (pályakártya)

Készítse elő a csövet és erősítse meg az azonosítót.

Jelölje meg az utat, alkalmazzon gélt, igazítsa az érzékelőket.

Figyelje az SNR-t és állítsa be a nyomást a hevedereken.

Naplózza az állandósult állapotot és jegyezze fel a hőmérsékletet.

Érvényesítés, címkézés és dokumentálás.

Hibaelhárítási útmutató (gyors válaszok a helyszínen)

Nincs jel:Menjen át egy tiszta részre, adjon hozzá gélt, ellenőrizze a kábelek rögzítését, próbáljon ki egy másik utat.

Instabil leolvasások:Növelje az egyenes futást, lassítsa a naplózási sebességet átlagos ciklusokra, ellenőrizze a két-fázisú áramlást.

Alacsony áramlási torzítás:mérje meg újra- a falvastagságot és az ID-t; győződjön meg arról, hogy a mérő hangsebessége megegyezik a folyadék hőmérsékletével.

Drift a hőmérséklettel:Bemelegítés engedélyezése; vegye figyelembe a hőmérséklet kompenzációt a távadó beállításainál.

Adathiányok a SCADA-ban:Ellenőrizze a méretezést és az időbélyegeket; ellenőrizze a 4–20 mA-es hurokterhelést és a Modbus csomópont címét.

Három reális telepítési minta

Felmérés-először:Egy hordozható készlet, két technikus, gördülő két{0}}hetes menetrend. Nagyszerű az NRW-khez és az egyetemi hurkokhoz.

Hibrid mag:Egy kis készlet rögzített mérőórák a kulcstartókon; egy hordozható mérő a forgatható ellenőrzésekhez és a{0}}javítás utáni megerősítéshez.

Spec{0}}majd-vásároljon:Kezdje a kölcsönzéssel egy kritikus vonalon, a dokumentumok megtakarításával, majd alakítsa át egy rögzített kettős{0}}útvonalú specifikációra.

GYIK

Mennyire pontos a bilincs{0}}a való életben?

Tiszta folyadékoknál jó hidraulikával{0}}gyakran hordozható bilincsek vannak leolvasva±1–5%. A rögzített kettős{1}}útvonalas rendszerek megközelíthetik±1%jól megtervezett{0}}futtatásokban. Számlázáshoz válasszon inline vagy tömegáramot.

Mennyi ideig tart egy tipikus telepítés?

Tervkb 2 órapontonként egy képzett technikusnak: ellenőrizze az azonosítót, szerelje fel az érzékelőket, stabilizálja a leolvasásokat és dokumentálja. A hozzáférés, az állványzat és a biztonsági lépcsők ezt kiterjeszthetik.

Mennyibe kerül az inline mérőkkel összehasonlítva?

A hardver{0}}rögzítése általában olcsóbb, és elkerülhető a forró csapok, a karimák és a leállítási munka. A projekt teljes költsége általábanjóval alacsonyabbmint egy soros mérő orsódarabokkal és szigeteléssel.

Meg tudja fogni{0}}a piszkos vagy buborékos folyadékokat?

Igen, használdDopplermód. A pontosság alacsonyabb, mint a szállítási idő{1}}, de jó a felkapottság és a hibaelhárítás szempontjából. Vegyes rezsim esetén mindkét módot tesztelje a felmérés során.

Milyen csőanyagok működnek a legjobban?

Gyakori a szénacél és a rozsdamentes. A PVC és a HDPE működik, de a bélés és az erős skálázás csökkentheti a jelerősséget. Először mindig futtasson egy helyszíni felmérést.

Hogyan érvényesíthetem a leolvasásokat főmérő nélkül?

Használja alehívási tesztegy tankon, hasonlítsa összeszivattyú görbéi, vagy vesse össze-egy ismert mérővel a folyásirányban. Készítsen fényképeket, és mentse el az összes beállítást az ismételhetőség érdekében.

Milyen gyakran kell újra{0}}ellenőriznem a rögzített bilincseket-?

Kezelje úgy, mint bármely kritikus eszközt: tekintse átheti trendek, az ütemezett karbantartás során újra-ültesse fel és{1}}gélesítse, és a közeli mechanikai változtatások után- érvényesítse újra.

Mi a helyzet az integrációval és a riasztásokkal?

Kezdje azzal4-20 mAa PLC-be az árfolyam és a teljes összegért. HozzáadásModbus TCPdiagnosztikához, mint az SNR, a hőmérséklet és a riasztási bitek. Állítson be riasztást alacsony SNR-re és magas hőmérséklet-eltolódásra.

Összegzés és a következő lépések

A ultrahangos bilincs az áramlásmérőnmegbízható számokat ad gyorsan, csővágás vagy gyártás szüneteltetése nélkül. Használja auditok futtatására, rendszerek hangolására és a javítások megerősítésére, mielőtt elkötelezi magát a beépített hardver mellett. Kövesse aöt-lépéses folyamat, tartsa tiszteletben a hidraulikát, és dokumentálja munkáját. Ha egyértelmű következő lépést szeretne, válasszon két kísérleti sort, futtasson egy két-hetes vizsgálatot, és vigye be az eredményeket ROI-kalkulátorába. Ez a terv kicsi, konkrét és könnyen megismételhető. Ha gyorsaságot, biztonságot és megbízható adatokat szeretne, aultrahangos bilincs az áramlásmérőnokos első lépés.
