Az áramlásmérő szimbólum a P&ID-n jelzi, hogy hol mérik, jelzik, továbbítják vagy szabályozzák az áramlást a folyamatsorban. A rajzon úgy nézhet ki, mint egy sima kör, egy szűkítés a csőben vagy egy kis méteres alakzat. A gyakorlatban ez a jel meglepően sok információt hordoz a mérési pontról, a műszer funkciójáról és a hurok mögötti tervezési szándékról.
Ha először nyit meg egy csővezeték- és műszerdiagramot, az áramlási szimbólumok zavaróak lehetnek, mert a rajz általában több kapcsolódó elemet mutat egyszerre: egy elsődleges áramlási elemet, egy távadót, egy helyi jelzőt, egy vezérlőt és azokat a jelvezetékeket, amelyek a vezérlőrendszerhez kötik őket. Ez az útmutató végigvezeti, hogyan olvassa el ezeket a szimbólumokat úgy, ahogyan egy műszer vagy folyamatmérnök olvassa őket a P&ID felülvizsgálata során, így Ön találgatás nélkül értelmezheti az áramlási mérési pontot. Végig egy szabály érvényesül: mindig a projekt jelmagyarázata, a műszer adatlapja és az alkalmazandó szabvány mondja ki a végső szót.
Mi az áramlásmérő szimbólum a P&ID-n?
Az áramlásmérő szimbólum egy áramlásmérő eszköz vagy áramlásmérő funkció grafikus ábrázolása a P&ID-n. A projektszabványtól és a címkétől függően ugyanaz a fajta szimbólum jelenthet egy komplett áramlásmérőt, egy elsődleges áramlási elemet, egy távadót, egy helyi indikátort vagy egy áramlásszabályozó funkciót.
Pontosan ezért soha nem szabad egy szimbólumot önmagában olvasni. Olvassa el együtt a műszerbuborékon belüli vagy melletti betűkkel, a hurok számával, a folyamatvonallal, amelyen ül, a hozzá kapcsolódó jelvezetékkel és a projekt P&ID jelmagyarázatával. Egy kör megjelölveFTáltalában egy áramlástávadóra mutat; jelölt körFIáltalában áramlásjelzést jelent; egy címke, mint plFIC-101A rajz stílusa változó, de a logika állandó: a betűk a funkciót írják le, míg az alak és a hely megmondja, hogyan illeszkedik a műszer a folyamatba.
Áramlásmérő szimbólum vs címke vs műszerbuborék: mit jelentenek az egyes részek
A legtöbb olvasási hiba abból adódik, hogy három különböző dolgot összemosnak, amelyek egy mérési ponton helyezkednek el. Elválasztásuk minden mást könnyebbé tesz.
- A szimbóluma grafikus alakzat a csövön vagy mellette - egy műszerbuborék, egy szűkítés, egy kúpos cső vagy egy mérőtest. Arra utalmilyenaz eszköz vagy a funkció megvan.
- A címkea szöveg: azonosító betűk plusz egy hurokszám, például FT-101. A betűk jelzik a funkciót; a szám egy meghatározott hurokhoz köti a hangszert.
- A hangszer buborékaz a kör (vagy kör-egy-egy-négyzetben), amely a címkét tartalmazza. Az alakja és a rajta áthaladó vonal kódolahola műszer - a terepen, egy panelen vagy egy megosztott kijelzőrendszerben él.
- A vonal típusaA buborékhoz a jel: folyamatkapcsolat, elektromos jel, pneumatikus jel vagy digitális adatkapcsolat kapcsolódik.
Tehát egyetlen áramlási pont négy réteggel írható le egyszerre. Gyakori olvasási hiba nem maga a szimbólum, hanem a címkebetűk díszítőszövegként való kezelése. A betűk általában a legmegbízhatóbb nyomok az egész rajzon.
Az áramlásmérő címkék olvasása: F, FE, FI, FT, FIC és egyebek
A folyamatszimbólum dekódolásának leggyorsabb módja a címke betűinek elolvasása. A legtöbb P&ID konvencióban az első betű a mért változót jelöli, a következő betűk pedig a műszer funkcióját írják le.
Mit jelent az "F"?
In flow műszercímkék,Fáramlást jelent. Jelzi, hogy a műszer mér, jelez, továbbít, kapcsol, rögzít, összesít vagy szabályozza az áramlást.
| Címke | Tipikus Jelentés | Mit mond neked |
|---|---|---|
| FE | Flow elem | Az elsődleges érzékelő elem, amely kölcsönhatásba lép a folyadékkal |
| FI | Áramlásjelző | Az áramlási sebességet megjelenítő eszköz vagy kijelző |
| FT | Áramlás távadó | Olyan eszköz, amely a mérést használható áramlási jellé alakítja |
| FIC | Áramlásjelző vezérlő | Egy vezérlő, amely megjeleníti és szabályozza az áramlást |
| FQ / FQI | Áramlási mennyiség / Összesítő | Integrálja az áramlást az idő múlásával, hogy teljes térfogatot adjon |
| FS | Áramláskapcsoló | Állapotot változtat, ha az áramlás átlép egy beállított feltételt |
| FV | Áramlási szelep | A hurok által meghajtott végső vezérlőelem |
Ha a címke összegző funkciót, például FQ-t hordoz, a lényeg többet tesz, mint a pillanatnyi sebesség - leolvasása, hanem mennyiséget halmoz fel a kötegelés, a számlázás vagy az anyagegyenleg számára. Ez ugyanaz a feladat, amelyet egy dedikált végezáramlási összegzőa terepen.
Kijelző vs adó vs vezérlő
Ez a három könnyen összetéveszthető, és funkciójuk nagyon különbözik:
- A áramlásjelzőértéket jeleníti meg. Felszerelhető helyben a csővezetékre, vagy megjeleníthető egy panelen vagy a vezérlő{1}}rendszer képernyőjén.
- A áramlás távadójelet küld. A mért áramlást elektromos, digitális vagy pneumatikus kimenetté alakítja, amelyet egy PLC, DCS, felvevő vagy vezérlő használhat. Ha szeretnéd a részletekethogy valójában mit csinál egy áramlástávadó, érdemes külön olvasni, mert a legtöbb modern mérő egy P&ID-n jeladónak van kirajzolva.
- A áramlásszabályozóösszehasonlítja a mért áramlást egy beállított értékkel, és meghajt egy végső vezérlőelemet -, általában egy szelepet -, hogy megtartsa a célt.
- A áramlási elemaz a rész, amely fizikailag érzékeli vagy létrehozza a mérhető állapotot: nyíláslemez, Venturi-cső, turbina rotor, mágnescső vagy ultrahangos jelátalakító elrendezés.
Amit a hurokszám árul el
A betűk utáni szám a hurkot azonosítja. Ha az FE-101, FT-101 és FIC-101 ugyanazon a területen szerepel, akkor szinte biztosan egy mérési és szabályozási körhöz tartoznak. Ez a leghasznosabb szokás egy mozgalmas rajzolás során: sok üzemben a P&ID-ben az FE-101 és az FT-101 nem két külön áramlásmérő – két funkció ugyanabban az áramlási körben, amelyek a csőtől egészen a vezérlőrendszerig vezetnek.
Gyakori P&ID műszerbuborékstílusok a Flow eszközökhöz
A címke körüli buborék nem csak egy tároló. A széles körben elterjedt ISA-konvenció értelmében az alakja és a rajta áthaladó vonal jelzi, hogy hol található a műszer, és hogy a kezelő elérheti-e.
- Sima kör, vonal nélkül:egy különálló műszer, amely a helyszínen van felszerelve és általában elérhető a kezelő számára -, például egy helyi FI a csőnél.
- Kör folytonos vízszintes vonallal:elsődleges helyen, például központi vezérlőteremben található, amely a kezelő számára elérhető a panel elején.
- Kör szaggatott vízszintes vonallal:panel mögött, vagy általában nem hozzáférhető helyen található.
- Kör a négyzeten belül:megosztott megjelenítési/megosztott vezérlési funkció, jellemzően DCS-, PLC- vagy SCADA-rendszer, nem pedig egyetlen önálló{0}}eszköz.
Ez az oka annak, hogy a helyi és távoli jelzések közvetlenül a rajzból olvashatók le, miután ismeri a konvenciót. Ugyanaz az FT címke megjelenhet mezőbuborékként, majd megosztott-megjelenítési buborékként, jelezve, hogy a terepi jel bekerül a vezérlőrendszerbe. Mint mindig, erősítse meg ezeket a stílusokat a legendával szemben, mert a vállalatok alkalmazkodnak hozzájuk.

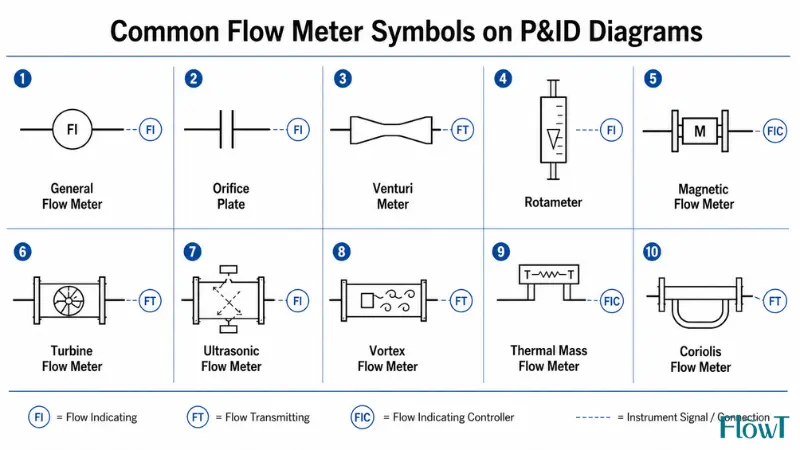

Gyakori áramlásmérő szimbólumok és mit jelentenek
A különböző típusú áramlásmérők különböző szimbólumokkal vannak megrajzolva, de a stílusok vállalatonként, szoftverenként, országonként és projektenként eltérőek. Olvassa el a mérő típusát erős utalásként, ne garanciaként, és erősítse meg, mielőtt bármilyen tervezési, telepítési vagy vásárlási döntést hozna.
Általános áramlásmérő szimbólum
Az áramlásmérő alapszimbóluma gyakran egy sima műszerbuborék vagy egy egyszerű mérőjel a csövön. Akkor jelenik meg, ha a pontos mérőtípus még nincs megadva, vagy ha a rajzon csak azt kell mutatni, hogy az áramlást ezen a ponton mérik. A közeli - FI, FT vagy FQ - címke nagyobb súllyal bír, mint az alakzat, mert megmondja, hogy a pont jelzi, továbbítja, összesíti vagy irányítja.Egy rajzon keresse mega címkét és a csatlakoztatott jelvezetéket, mielőtt bármit is feltételezne a technológiáról.
Perforált lemez áramlásmérő szimbólum
A nyíláslemez egy nyomáskülönbség--eszköz. A P&ID-n általában szűkítésként vagy lemezként jelenik meg a vezetékben, nyomáskülönbség-távadóhoz vezető nyomáscsatlakozással.Egy rajzon keresse megfelfelé és lefelé irányuló nyomáscsapok, impulzusvezetékek, leválasztó vagy bypass szelepek és egy kapcsolódó FT vagy FIC címke.
A lemez és a távadó nem ugyanaz az eszköz: a lemez hozza létre a nyomáskülönbséget, és anyomáskülönbség távadóezt a különbséget áramlási jellé alakítja át. A nyíláson- alapuló mérés elterjedt a gőzfejeknél, a nagy vezetékeknél és a gázszolgáltatásnál, a geometriát és a bizonytalanságot pedig nemzetközileg szabályozzák a
ISO 5167-es sorozat a nyomáskülönbség-{1}}áramlásméréshez.
Venturi mérő szimbólum
A Venturi-mérő szimbóluma a cső fokozatos szűkülését és kiszélesedését mutatja, tükrözve a cső valódi alakját. Ezt a sima nyílásos lemez helyett akkor választják, ha a folyamathoz kisebb állandó nyomásveszteség mellett differenciál-nyomásmérés szükséges, - ami jelentős előnyt jelent a nagy vízvezetékeknél vagy az energia-érzékeny szolgáltatásnál, bár többe kerül és több helyet foglal el. Az elsődleges eszközök közötti állandó -nyomásveszteség-különbség pontosan az ISO 5167 szabványban meghatározott számszerűsítés. A nyíláshoz hasonlóan a szimbólum az elsődleges elemet mutatja, de a mérőhurok a nyomáscsatlakozásokat és a távadót is tartalmazza.
Rotaméter vagy változó területű áramlásmérő szimbólum
Kúpos csővel és úszóval egy rotamétert (változó területmérőt) rajzolnak; az áramlás emelkedésével az úszó felemelkedik, és a kezelő leolvas egy skálát. A P&ID-n általában egyszerűt jelölhelyiellenőrzési pont, nem pedig vezérlőhurok, és a címke gyakran csak FI. Egyes verziók adót vagy kapcsolót adnak hozzá, így továbbra is olvassa el a címkét és a megjegyzéseket. Jellemző szolgáltatás a közművezetékek, az öblítő vezetékek, a hűtő-vízellenőrzés és az alacsony-áramlású laboratóriumi rendszerek - olyan helyek, ahol elegendő egy gyors vizuális leolvasás.
Mágneses áramlásmérő szimbólum
A mágneses áramlásmérő (magmeter) elektromágneses indukció segítségével méri a vezetőképes folyadékokat, és gyakori a víz-, szennyvíz-, vegyszer- és zagyvezetékeken. Szimbóluma utalhat elektródákra vagy egy sorba beépített mérőtestre, és általában jeladóként rajzolják meg, mivel a legtöbb magméter jelet ad ki.Egy rajzon keresse megegy beépített mérőtest egy folyadékvezetéken és egy FT címke.
Itt a konkrét ítélet felülmúl egy általános szabályt: szennyezett, vezetőképes szennyvíz esetén amágneses áramlásmérőÁltalában praktikusabb, mint egy turbinás mérő, mert nincs rotor az áramlási útvonalában, ami elszennyeződne vagy elhasználódna. Két telepítési részlet elég fontos ahhoz, hogy a helyszínen ellenőrizni lehessen - megerősítést
megfelelő földelésés bélésanyag -, és ne feledje, hogy a magméterek nem működnek gázokon, gőzön vagy nem -vezető olajokon.
Turbina áramlásmérő szimbólum
A turbinás áramlásmérő egy forgórészt használ, amely az áramlással együtt forog; A rotor sebessége az áramlási jel lesz. A P&ID-n a szimbólum gyakran tartalmaz egy rotor- vagy turbina{1}}jelet a testben, és az eszköz tiszta folyadékokhoz vagy gázokhoz kapcsolódik.Egy rajzon keresse megegy méteres test viszonylag tiszta vonalon, megfelelő egyenes futással.
Mert aturbina áramlásmérőmozgó alkatrészekkel rendelkezik, a gyakorlati kérdések a folyadéktisztaság, a csapágykopás és a viszkozitás. Magas vagy változó
folyadék viszkozitásaeltolja a kalibrálást, így a turbina jól illeszkedik a tiszta, alacsony{0}}viszkozitású üzemanyagokhoz és szénhidrogénekhez, a rossz pedig a piszkos vagy viszkózus üzemhez.
Ultrahangos és Coriolis áramlásmérő szimbólumok
A modern P&ID-k egyre gyakrabban mutatnak ultrahangos és Coriolis mérőket. Anultrahangos áramlásmérőmérőházzal vagy külső jelátalakító elrendezéssel húzható, és befogható-vagy beépíthető -, ami gyakori választássá teszi utólagos felszerelésekhez és nagy csövekhez, ahol nem praktikus a méterbe vágás. Mint a legtöbb áramlásmérőnek, ennek is elegendőnek kell lennie
upstream és downstream egyenes cső futpontosan olvasni.
A Coriolis-mérőt speciális testtel készítik, és ott használják, ahol tömegáramra, sűrűségre vagy nagy pontosságra van szükség - vegyszeradagolás, őrzési átadás és anyagmérleg. Mivel az alapelv eltér a térfogatmérőktől, a címkének, a felszerelési megjegyzésnek, a műszerindexnek és az adatlapnak általában meg kell erősítenie a technológiát; az alapokatCoriolis tömegáram mérésérdemes megérteni ezeket a ciklusokat.
Két további típus tölti ki a közös szolgáltatást: gőz- és sok gázvezetéknél gyakran látni aörvény áramlásmérő, valamint a sűrített levegő és a gáz áramlásához a
termikus tömegáram mérőjellemző. A szimbólum általánosnak tűnhet, ezért hagyja, hogy a sor tartalma és a címke irányítson.
Átfolyásmérő szimbólum Gyors referencia táblázat
Használja ezt a táblázatot gyakorlati olvasási segédeszközként a rajzhoz -, hogyan néz ki a szimbólum, milyen címkéket fog látni, és mit kell ellenőriznie, mielőtt megbízik benne.
| Áramlásmérő típusa | Közös P&ID nyom | Tipikus címke | Mit kell ellenőrizni |
|---|---|---|---|
| Általános áramlásmérő | Egyszerű mérő szimbólum vagy műszer buborék a csövön | FI, FT, FQ | A típus megadva van-e máshol |
| Szellős lemez | Korlátozás a csőben nyomócsapokkal | FE, FT, FIC | DP adó, impulzusvezetékek, csap helye |
| Venturi mérő | Sima keskeny{0}}és-széles csőforma | FE, FT | Tartós nyomásveszteség, csőméret, hely |
| Rotaméter (változó terület) | Kúpos cső úszós, helyi rögzítéssel | FI | Csak helyi, vagy jelet is ad ki |
| Mágneses áramlásmérő | Beépített test egy vezetőképes-folyadék vonalon | FT | Vezetőképesség, földelés, bélésanyag |
| Turbina áramlásmérő | Rotor vagy turbina{0}}stílusú mérőjel | FT, FQ | Tiszta folyadék, viszkozitás, egyenes futás |
| Ultrahangos áramlásmérő | Beépített vagy szorító{0}}a jelátalakító jelzése | FT | Csőanyag, beépítési mód, egyenes lefutás |
| Vortex áramlásmérő | Soron belüli blöff{0}}testmérő, gyakran gőzzel/gázzal | FT, FQ | Minimális áramlás, hőmérséklet, rezgés |
| Termikus tömegáram mérő | Beépített vagy betétes mérő gáz/levegő vezetéken | FT | Gázösszetétel, alacsony{0}}áramlási képesség |
| Coriolis áramlásmérő | Speciális inline mérőtest | FT, FQ, sűrűségcímke | Tömeg-áramlási igény, nyomásesés, rezgés |
Ez a diagram az általános P&ID gyakorlaton alapul. Ugyanaz a fizikai eszköz szabványok és projektek között eltérően ábrázolható, ezért mindig erősítse meg a projekt jelmagyarázatával és a műszer adatlapjaival.

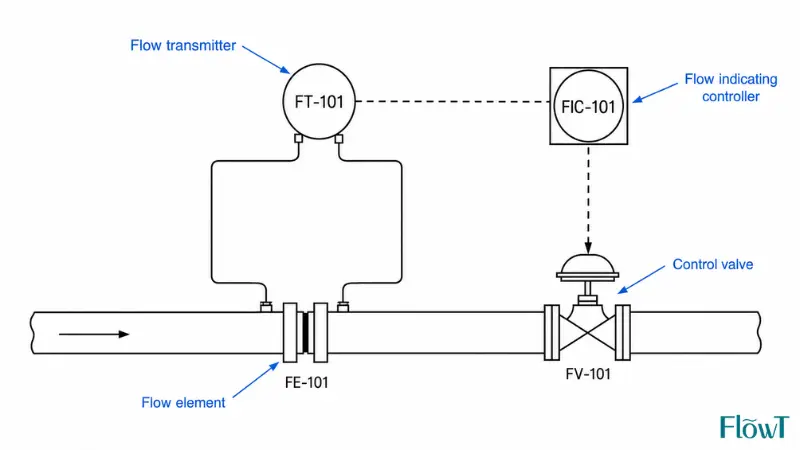

Egyáramú hurok olvasása: FE-101, FT-101, FIC-101 és FV-101
A szimbólumok, címkék és jelvonalak együttműködésének legtisztább módja egy teljes hurok beolvasása. Tegyük fel, hogy a rajz négy elemet mutat, amelyek ugyanazon a sorban osztják meg a 101-es hurkot:
- FE-101- az áramlási elem, amelyet szűkítésként húztak a csőbe (nyíláslemez).
- FT-101- az adó, egy buborék, amelyet a lemez nyomócsapjaiból impulzusvezetékek táplálnak. A nyomáskülönbséget áramlási jellé alakítja.
- FIC-101- a vezérlő, általában egy megosztott-megjelenítési buborék a vezérlőrendszerben. Összehasonlítja az FT-101 olvasását egy alapjellel.
- FV-101- a vezérlőszelep, az utolsó elem. FIC-101 hajtja, hogy megtartsa a cél áramlást.
Kövesse a sorokat, és a történet tisztán olvasható: a lemez nyomáskülönbséget hoz létre, az adó jellé alakítja, a vezérlő dönt, és a szelep működik. E négy közül egyik sem önmagában "az áramlásmérő" - együtt egy áramlásszabályozó hurkot alkot. A megosztott hurokszám észlelése négy különálló szimbólumot egyetlen, érthető funkcióvá alakít.
Hogyan kell lépésről lépésre értelmezni egy áramlásmérési pontot?
Dolgozzon a rajzi alakzattól a függvényig, majd a folyamatkörnyezetig.
1. lépés: Azonosítsa a szimbólumot vagy a mérőtestet
Keresse meg a jelölést a csövön. Ez egy sima kör, egy korlátozás, egy kúpos elem vagy egy speciális mérőtest? Ez az első tipp arra vonatkozóan, hogy a rajz egy általános funkciót vagy egy adott mérőtípust mutat-e be.
2. lépés: Olvassa el a függvénybetűket
FE, FI, FT, FIC, FS vagy FQ olvasása. Az FT áramlási jelet ad; FIC jelzi és vezérli; Az FE az elsődleges elemre utal; FQ összegzi. A betűk feloldják a legtöbb félreérthetőséget, mielőtt bármi másra néznél.
3. lépés: Ellenőrizze a hurok számát
Párosítsd a számokat. Az egy területen lévő megosztott számok szinte mindig egyetlen hurkot jelentenek, amely lehetővé teszi a teljes mérési{1}}és-vezérlési útvonal nyomon követését, ahelyett, hogy elszigetelt eszközöket olvasna.
4. lépés: Kövesse és dekódolja a jelsort
A vonal típusa megmondja, hogyan csatlakozik a hangszer. A konvenciók eltérőek, de gyakran találkozhat egy sima folytonos vonallal a folyamat vagy mechanikai kapcsolatnál, egy szaggatott vonallal az elektromos jelnél, egy dupla perjellel a pneumatikus jelnél, és egy kis körökkel vagy pontokkal a digitális adatkapcsolatoknál. Ne feltételezze, hogy egy helyi jelző eléri a vezérlőrendszert, hacsak egy jelvonal vagy címke meg nem erősíti -, és ha egy vonaltípus ismeretlen, a találgatás helyett olvassa el a rajz jelmagyarázatából.
5. lépés: Erősítse meg a Jelmagyarázat és az Index segítségével
Zárja le a hurkot a P&ID jelmagyarázat, a műszerindex és a projektszabvány ellenőrzésével, különösen a különböző cégektől, országoktól vagy szoftverektől származó rajzokon. Egy ismerősnek tűnő szimbólum továbbra is hordozhat projekt{1}}specifikus jelentést.
Hogyan ellenőrizhető a tényleges mérőtípus a szimbólum mögött
A P&ID szimbólum a szándékot jelzi, nem pedig a beszerelésre vonatkozó garanciát. Ha a típus számít - a méretezés, a pótalkatrészek, a karbantartás vagy az aláírt-kijelentkezés - szempontjából, kövesse a dokumentum nyomvonalát, ne csak a rajzot:
- P&IDA - a hurkot, a függvényt és a kapcsolatokat mutatja.
- MűszerindexA - minden címkét felsorol szolgáltatásaival, típusával és hivatkozásaival együtt.
- AdatlapA - meghatározza az adott mérőtechnológiát, anyagokat, tartományt és pontosságot.
- Hurok diagramA - eszközönként mutatja a kábelezést, a végződéseket és a jelútvonalat.
- I/O listaA - megerősíti, hogy a jel hogyan kerül a vezérlőrendszerbe.
Egy egyszerű szabály megakadályozza a legtöbb meglepetést: ne hagyjon jóvá egy mérőtípust a P&ID szimbólumból; erősítse meg a műszer adatlapján. Ha a P&ID csak egy általános FT-t mutat, és nincs technológia, a válasz az indexben és az adatlapban él, nem az alakzatban.
Szabványok a szimbólumok mögött: ISA-5.1, ISO 14617 és Project Legends
A szimbólumok azért változnak, mert egynél több szabvány ül mögöttük, és a projektek ezeket a szabványokat saját konvencióikhoz igazítják. A hierarchia ismerete megmagyarázza a legtöbb eltérést.
Észak-Amerikában és a feldolgozóipar nagy részében a műszercímkék és szimbólumok követik aISA-5.1 szabvány a műszerekhez és a vezérlő szimbólumokhoz és azonosításhoz, amely egységes módot ad a mérési és szabályozási funkciók ábrázolására és azonosítására; 2024-es felülvizsgálata volt
átcímezve annak hangsúlyozására, hogy a vezérlőszimbólumok is szerepelnek benne. Nemzetközi szinten a diagramok - grafikus szimbólumai, beleértve a P&ID - felépítésének és bemutatásának szabályait, a
ISO 14617, grafikus szimbólumok diagramokhoz. Kifejezetten a nyomáskülönbség--eszközök esetében a geometriát, a telepítést és a bizonytalanságot az ISO 5167 határozza meg.
A gyakorlati megoldás egyszerű: a szabványok magyarázzák a nyelvtant, de aprojekt legendája szabályozza a rajzot. Ha egy ismerős szimbólum és a projekt jelmagyarázata nem egyezik, kövesse a jelmagyarázatot, majd ellenőrizze az adatlapon.
Gyakori hibák az áramlásmérő szimbólumok olvasásakor
Feltéve, hogy minden szimbólum univerzális
Sok szimbólum általános konvenciót követ, de nem minden rajz ugyanazt a grafikai stílust használja.Példa:egy kör-a-egy-négyzetben, ami azt jelenti, hogy "DCS megosztott kijelző" az egyik projektben, másképp rajzolható meg egy másik projektben. Tekintse a legendát végső hivatkozásként.
Az FE és az FT összekeverése
FE az elem; FT az adó.Példa:egy nyílásos telepítésnél az FE-201 a nyomáskülönbséget létrehozó lemez, míg az FT-201 az az adó, amely ezt a különbséget jellé alakítja. Egy hurok, nem két méter.
A folyamatfolyadék figyelmen kívül hagyása
A szimbólum a szándékot jelzi; a folyadék dönti el, hogy van-e értelme a választásnak.Példa:a mágneses mérő szimbóluma a nem-vezető olajvezetéken piros zászló, mivel a magmérőnek egyáltalán szüksége van vezető folyadékra, hogy működjön.
Hiányzó helyi vagy távoli jelzés
Egy FI lehet egy helyi mező, míg az FT jelet küld máshova.Példa:egy sima mezei buborék a csőnél nem azonos a vezérlő-szoba leolvasásával, még akkor sem, ha mindkettő "FI"-stílusú funkciót hordoz. Ellenőrizze a buborékstílusból, a jelvonalból és a címkéből.
A szimbólum olvasása hurok nélkül
Az áramlásmérő általában egy nagyobb hurok része, amely távadóval, vezérlővel, szeleppel, riasztókkal és reteszeléssel rendelkezik.Példa:csak az FE-101 olvasása, miközben figyelmen kívül hagyja az FIC-101-et és az FV-101-et, elrejti azt a tényt, hogy a pont az áramlást is szabályozza, nem csak méri.
A megfelelő áramlásmérő kiválasztása a szimbólum mögött
Ha nem csak a P&ID-t olvassa, hanem a mérőt is kiválasztja, a szimbólum csak a kiindulópont. A szokásos ellenőrzőlistát - folyadéktípus, vezetőképesség, tisztaság, csőméret, pontosság, nyomásveszteség, hőmérséklet és nyomás, teljesítmény, karbantartási hozzáférés és területbesorolás - alakítsa döntésekké, ne pedig listává. Az alábbi táblázat bemutatja, hogyan mutatnak ezek a tényezők egy típusra; a teljesebb áttekintésért tekintse meg ezt az útmutatótmegfelelő áramlásmérő kiválasztása.
| Alkalmazás | Gyakran a gyakorlati választás | Miért |
|---|---|---|
| Piszkos, vezetőképes víz vagy szennyvíz | Mágneses áramlásmérő | Nincsenek mozgó alkatrészek az áramlási úton; szilárd anyagokkal szemben toleráns |
| Tiszta, alacsony -viszkozitású üzemanyag vagy szénhidrogén | Turbina vagy pozitív elmozdulás | Jó pontosság tiszta folyadékokon; érzékeny a szennyeződésekre és a viszkozitásra |
| Gőz vagy sok gázvezeték | Vortex (vagy nyílás / DP) | Magas hőmérséklettel bír; nincsenek törékeny mozgó alkatrészek |
| Sűrített levegő és gáz | Termikus tömegáram mérő | Közvetlen tömeg{0}}leolvasás, erős alacsony-áramlási teljesítmény |
| Nagy csövek vagy utólagos felszerelés, leállítás nélkül | Rögzítse{0}}az ultrahangot | Nincs csővágás, nincs nyomásesés, gyors telepítés |
| Vegyszeradagolás, őrzési átadás, tömeg + sűrűség | Coriolis | Nagy pontosság és közvetlen tömegmérés |
| Segédprogram, tisztítás vagy alacsony{0}}áramlású helyi ellenőrzés | Rotaméter (változó terület) | Egyszerű, alacsony költségű{0}}helyi jelzés |
Például egy nyílásos lemez költséghatékony,{0}}de tartós nyomásveszteséget okoz; a Venturi csökkenti ezt a veszteséget, de többe kerül, és helyet igényel; apozitív elmozdulás mérőkiváló lehet tiszta, viszkózus folyadékokon, de rosszul tűri a szennyeződéseket. A legjobb választás az alkalmazástól - és a - adatlaptól függ, nem a szimbólumtól.
GYIK az áramlásmérő szimbólumokról
K: Mit jelent az FT egy P&ID-nél?
V: Az FT általában áramlástávadót (-) jelent, amely áramlásmérő jelet küld egy vezérlőrendszerhez, rögzítőhöz, indikátorhoz vagy vezérlőhöz.
K: Mit jelent a FI az áramlásmérő szimbólumban?
V: Az FI általában áramlásjelzőt jelent. Megjeleníti az áramlást a kezelőnek, akár helyileg, akár egy panelen vagy vezérlőképernyőn, a buborékstílustól függően.
K: Mit jelent az FE egy P&ID-nél?
V: Az FE általában áramlási elemet jelent - az elsődleges elemet, amely méri vagy létrehozza a mérhető állapotot, például nyíláslemezt, Venturi-csövet, turbina rotort vagy érzékelőelemet.
K: Mi a különbség az FE és az FT között?
V: Az FE az elsődleges elem, amely kölcsönhatásba lép a folyadékkal; Az FT az az adó, amely a mérést jellé alakítja. Egy nyíláshurokban a lemez az FE, a nyomáskülönbség távadó pedig az FT - két funkció egy hurokban.
K: A nyílásos lemez áramlásmérő?
V: A mérőperem a nyomáskülönbség--áramlásmérő elsődleges eleme, nem pedig egy teljes mérő önmagában. Nyomáscsapokra és távadóra van szüksége az áramlási leolvasáshoz, és kialakítását az ISO 5167 szabályozza.
K: Miért mutatnak egyes áramlási szimbólumok az FE-t és az FT-t is?
V: Mivel az elem és az adó különböző funkciókat lát el. Az FE kölcsönhatásba lép a folyadékkal, vagy létrehozza a mérhető állapotot; az FT ezt a feltételt jellé alakítja.
K: Honnan tudhatom, hogy milyen típusú áramlásmérő látható?
V: Olvassa el a szimbólumot, a címkebetűket és a közeli megjegyzéseket, majd erősítse meg a műszerindexszel és az adatlappal. A P&ID-n szereplő általános FT egy másik dokumentumban meghatározott technológiaként definiálható.
K: Az áramlásmérő szimbólum ugyanaz minden P&ID-ben?
V: Nem. A projektek hasonló konvenciókat használnak, de a pontos szimbólum vállalatonként, szoftverenként, iparágonként és szabványonként eltérő. Az ISA-5.1 és az ISO 14617 állítja be a nyelvtant, de a projekt jelmagyarázata mindig nyer.
K: Hol találom a megfelelő P&ID jelmagyarázatot?
V: A jelmagyarázat általában egy külön lap a rajzkészlet elején, amelyet a műszerindex és a projektszabványok támogatnak. Kétség esetén a jelmagyarázat és az adatlap felülír minden általános konvenciót.
Kulcs elvitelek
Az áramlásmérő szimbólum több, mint egy kis jel a P&ID-n. A címkéjével, hurokszámával, buborékstílusával és jelvonalával együtt olvasva megmondja, hogy hol mérik az áramlást, hogyan használják a mérést, és hogy a pontot jelezték, továbbítják, összesítik, vezérlik, vagy egy nagyobb hurok része.
Az áramlási szimbólumok megbízható olvasásához: soha ne bízzon egyedül az alakzatban, olvassa el a címke betűit, egyeztesse a hurok számát, dekódolja a jelsort, és ellenőrizze a jelentést a projekt jelmagyarázatával, a műszerindexszel és az adatlappal. Amint a szimbólumok, címkék és folyamatkörnyezet a helyükre kattannak, még a sűrű P&ID is egyértelművé válik -, és amikor egy valós projekthez mérőt választ ki, a rajz a kiindulópont, a végső választást pedig a folyamat körülményei, a pontossági igények, a telepítési korlátok és a vezérlőrendszer határozzák meg.
