Az ultrahangos áramlásmérők{0}}szorítója hatékonyan képes kezelni a nagy-nyomású alkalmazásokat, mert kívülről a csőfalakra szerelhetők fel anélkül, hogy behatolnának a csőrendszerbe. Mivel a jelátalakítók soha nem érintkeznek az áramló folyadékkal, a csővezeték nyomása nem korlátoz közvetlenül magát a mérőeszközt-csak a cső szerkezeti integritása számít.
Az ultrahangos áramlásmérő nyomásképességének{0}}bilincsének megértése
Aultrahangos áramlásmérőa dizájn rögzítése-alapvető előnyt jelent a nagy-nyomású környezetekben. A hagyományos inline mérőknek ellenállniuk kell a belső folyadéknyomásnak a nedvesített alkatrészeken keresztül, derögzítse az ultrahangos áramlásmérőts teljes egészében a csövön kívülről működik.
Miért szünteti meg a külső szerelés a nyomáskorlátokat?
Amikor ultrahangos bilincset szerel fel az áramlásmérőre, a jelátalakítók rögzítőelemek vagy hevederrendszerek segítségével csatlakoznak a cső külső felületéhez. Ezek az érzékelők ultrahangos jeleket továbbítanak és fogadnak, amelyek áthaladnak a csőfalon, áthaladnak az áramló folyadékon, és a szemközti falon térnek vissza. Maga a cső tartalmazza a nyomást-nem az áramlásmérőt.
Az olaj- és gázipari alkalmazásokbanszorítsa{0}}az ultrahangos áramlásmérőts rendszeresen méri az áramlást a több ezer PSI-vel üzemelő csővezetékekben. A Flexim FLUXUS sorozat például „nincs maximális nyomáskorlátozás” az acélcsövek esetében, amint azt a helyszíni alkalmazások dokumentálják. A mérési elv változatlan marad, függetlenül attól, hogy a cső 50 PSI vagy 5000 PSI nyomású folyadékot tartalmaz.
Hogyan működik az ultrahangos áramlásmérő bilincs technológia

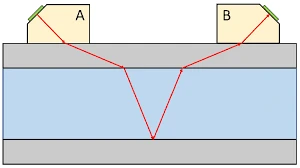

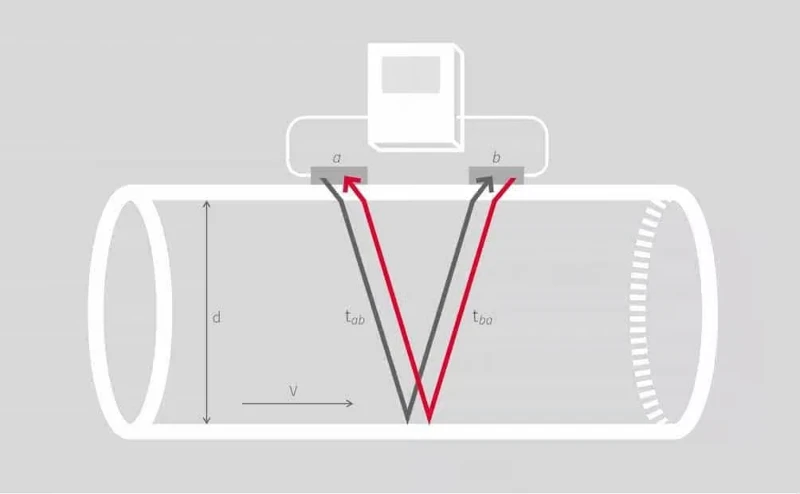

Az ultrahangos áramlásmérő fogantyúja{0}}megközelítéskor a tranzit-idő mérését használja. A cső ellentétes oldalára szerelt két átalakító ultrahang impulzusokat küld az áramló közegen keresztül. Az egyik impulzus az áramlási iránnyal, a másik annak ellenében halad. A jelek közötti időkülönbség megmutatja az áramlási sebességet.
Ez a mérési elv a csőfalon és a folyadékon keresztül történő akusztikus jelátviteltől függ, -nem pedig a belső nyomástól. Akár a vizet 100 PSI-vel, akár a kőolajat 2000 PSI-vel mérjük, a szállítási idő számítása azonos marad.
Rögzíthető ultrahangos áramlásmérő vízhez és{0}}nagynyomású folyadékokhoz
A különböző folyadéktípusok eltérő kihívásokat jelentenek az ultrahangos mérés során, de a nyomás önmagában ritkán okoz problémát a megfelelően felszerelt bilincseknél az ultrahangos áramlásmérőkre.
Vízrendszeri alkalmazások
Az ultrahangos vízáramlásmérőn lévő bilincs kezeli a települési vízelosztást, a hűtőrendszereket és az ipari technológiai vizet a teljes nyomásspektrumon. A városi vízvezetékek jellemzően 40-100 PSI-vel működnek, míg a kazán tápvízrendszerei meghaladhatják a 3000 PSI-t. Ugyanaz a hordozható ultrahangos áramlásmérő bilincs az egységen mindkét alkalmazást pontosan méri.
A fő különbség a csőfal vastagságában rejlik. A nagy-nyomású vízcsövek vastagabb falakat használnak, ezért nagyobb áthatolóképességű jelátalakítókra van szükségük. Modern bilincs az ultrahangos áramlásmérőn vízrendszerekhez, automatikusan kompenzálja, ha a beállítás során megadja a megfelelő falvastagságot.
Vegyi és szénhidrogén szolgáltatás
A folyadékáram-mérő fogantyús megközelítése különösen értékesnek bizonyul nyomás alatt lévő korrozív vagy mérgező folyadékok esetén. A vegyi feldolgozó létesítmények ezeket a mérőket a reaktor betáplálásain, az oldószerátadó vezetékeken és a polimergyártási áramokon használják, ahol a nyomás eléri az 1500 PSI-t vagy magasabbat.
Mivel a folyadék soha nem érintkezik a jelátalakítókkal, az anyagkompatibilitás irrelevánssá válik. Egy hordozható bilincs az áramlásmérőn képes kénsavat, nátrium-hidroxidot és tiszta vizet mérni ugyanabban a létesítményben-függetlenül az egyes vezetékek nyomásszintjétől.
Hordozható ultrahangos áramlásmérő bilincs a nyomásméréshez
A hordozható bilincs áramlásmérő kategória egyedülálló előnyöket kínál a nagynyomású{0}}környezetekben, ahol ideiglenes mérésre van szükség.
Mező-ellenőrzési alkalmazások
A mérnökök hordozható ultrahangos áramlásmérő bilincseket használnak a műszereken, hogy ellenőrizzék a beépített mérő pontosságát a nyomás alatti rendszerek leállítása nélkül. Ez kritikusnak bizonyul a felügyeleti átadási alkalmazásokban, ahol mérési viták merülnek fel. A technikus percek alatt felszerelheti az ultrahangos áramlásmérő-bilincset, összegyűjtheti az ellenőrző adatokat, és mindezt eltávolíthatja-, miközben a csővezeték teljes nyomáson működik.
A finomítók és vegyi üzemek hordozható egységeket tartanak fenn a nagynyomású folyamatok áramlási problémáinak elhárításához-. Ha a kezelők szivattyú problémát vagy szelep hibás működést gyanítanak, az ultrahangos áramlásérzékelőn lévő hordozható bilincs azonnali áramlási adatokat biztosít a folyamat megszakítása nélkül.
Biztonsági előnyök a nyomás alatti rendszerekben
A hagyományos beépített mérőórák nagynyomású{0}}vezetékekre történő felszereléséhez rendszernyomáscsökkentésre van szükség, ami biztonsági kockázatokat és termelési veszteségeket okoz. A bilincs áramlásmérő teljesen kiküszöböli ezeket a veszélyeket. A beszerelés vagy eltávolítás során nem történik vágás, hegesztés vagy nyomáshatár áthatolása.
Ez a biztonsági előny kritikussá válik a veszélyes anyagok szervizelése során. A nagynyomású klórvezetéken vagy ammóniavezetéken lévő ultrahangos áramlásérzékelő rögzítése nulla kibocsátási kockázatot jelent a nedves áramlásmérő alkatrészek beszereléséhez képest.
Technikai tényezők, amelyek befolyásolják a bilincs{0}}ultrahangos áramlásmérő teljesítményét
Bár a nyomás nem korlátozza közvetlenül az áramlásmérő ultrahangos bilincsét, számos kapcsolódó tényező befolyásolja a mérési pontosságot a nagynyomású alkalmazásokban.
Cső anyaga és falvastagsága
Az áramlásmérő bilincse különféle csőanyagokkal működik, de a nagynyomású{0}}rendszerek jellemzően nehéz-falacél csöveket használnak. A falvastagság befolyásolja az ultrahangos jel csillapítását,{3}}a vastagabb falak erősebb jelátalakítókat vagy alternatív rögzítési konfigurációkat igényelnek.
A szabványos jelátalakítók 25 mm-es falvastagságig kezelik acélcsöveket. Ezen túlmenően speciális, nagy-áthatolású jelátalakítókra vagy reflexes rögzítésre (ahol mindkét jelátalakító ugyanarra az oldalra van felszerelve) válik szükségessé. Az ultrahangos áramlásmérő bilincs-a távadón figyelembe veszi a falvastagságot a beállítási számítások során.
Hőmérséklet és nyomás kombinációk
A nagynyomású{0}}rendszerek gyakran magas hőmérsékletűek. Míg az ultrahangos áramlásmérő bilincsei önállóan kezelik a nyomást, a kombinált szélsőséges körülmények figyelembe vétele szükséges. A szabványos átalakítók -40 foktól +150 fokig működnek, a speciális, magas hőmérsékletű modellekkel pedig 550 fokig terjednek.
A cső hőmérséklete jobban befolyásolja a falvastagság számításait és a jel terjedési sebességét, mint a nyomás. A telepítési paraméterek kompenzálják ezeket a változókat. Az ultrahangos mérő bilincsének üzembe helyezésekor a kezelők megadják a cső anyagát, a falvastagságot és a folyadék tulajdonságait. A nyomás csak akkor lép be az egyenletekbe, mert a tömegáram-számításoknál a folyadék sűrűségére vonatkozik.
Rögzítse az ultrahangos áramlásérzékelő jelminőségét
Az ultrahangos áramlásérzékelő modern bilincsei fejlett digitális jelfeldolgozást tartalmaznak a pontosság megőrzése érdekében a kihívásokkal teli körülmények között is. A szivattyúkkal vagy vezérlőszelepekkel ellátott nagynyomású-rendszerek vibrációt és turbulenciát keltenek, ami befolyásolhatja a mérési stabilitást.
Az ultrahangos áramlásmérő bilincs kifinomult algoritmusokon keresztül szűri ezeket a zavarokat. A telepítés bevált gyakorlatai azonban továbbra is azt javasolják, hogy kerülje a szivattyúk vagy a gyorsan{1}}záró szelepek közvetlen szomszédságában lévő helyeket, ahol gyakran előfordulnak nyomáslökések.
Valós-nagynyomású-ultrahangos áramlásmérő bilincs-az alkalmazásokhoz
Az ipari létesítmények több ágazatban demonstrálják az áramlásmérő ultrahangos technológia nyomási képességeit.
Olaj- és Gázipar
Upstream termelés: Azok a kútfejek áramlásai, ahol a nyomás gyakran meghaladja a 3000 PSI-t, a mérőbilincset-használják a termelés figyelésére anélkül, hogy potenciális szivárgási pontokat hoznának létre a nagynyomású gyűjtőrendszerekben.
Középfolyami csővezetékek: 800-1400 PSI nyomáson üzemelő nagy távolságú-kőolaj- és földgázszállító vezetékekultrahangos bilincs az áramlásmérőns szivárgásérzékeléshez és áramlás-ellenőrzéshez csővezeték-áttörések nélkül.
Downstream finomítás: A katalitikus krakkolókban, hidrogénezőkben és frakcionáló oszlopokban a nagynyomású folyamatáramok ezt a technológiát használják az optimalizálási vizsgálatok során végzett ideiglenes mérésekhez. A hordozható ultrahangos áramlásmérő bilincs ezekben az alkalmazásokban 200 fokos hőmérsékletet is ellenáll.
Vegyi feldolgozás
A reaktor betáplálási áramai, a polimerizációs folyamatok és a nagy{0}}nyomású extrakciós műveletek előnyösek a nem-invazív mérésből. A polietilén reaktor betápláló vezetékén 1800 PSI-n lévő folyadékáramlás-mérő szorítója kritikus folyamatszabályozási adatokat biztosít a nyomáshatár veszélyeztetése nélkül.
Áramtermelés
Az erőművek kazán tápvízrendszerei 3,000+ PSI-vel működnek. Az ultrahangos vízáramlásmérőn lévő bilincs figyeli ezeket az áramlásokat a hatékonyság optimalizálása és a szivattyú teljesítményének ellenőrzése érdekében anélkül, hogy költséges, soron belüli mérőt kellene beszerelni.
A megfelelő bilincs típusának kiválasztása Ultrahangos áramlásmérő
A megfelelő ultrahangos áramlásmérő bilincsének kiválasztása-a nagynyomású-szolgáltatáshoz számos specifikációt igényel a nyomásértéken kívül.
A jelátalakító kiválasztásának kritériumai
Igazítsa a jelátalakítót a cső anyagához, átmérőjéhez és falvastagságához. A nagynyomású-csövek falai általában vastagabbak, ezért a következőkre van szükség:
Nagy áteresztőképességű{0}}átalakítókfalvastagsághoz 12-25mm
Széles{0}}sugaras jelátalakítóknagy átmérőjű nagynyomású{0}}csövekhez
Magas{0}}hőmérsékletű jelátalakítókha a rendszer is melegen fut
A szabványos átalakítók a legtöbb alkalmazásban működnek, de a nyomásosztály, a csőméret és a hőmérséklet extrém kombinációihoz speciális érzékelőkre lehet szükség.
Szerelési rendszer követelményei
A nagynyomású{0}}tartályok gyakran szigeteléssel, bevonattal vagy korlátozott hozzáféréssel rendelkeznek. Az áramlásmérőn lévő hordozható bilincsnek tartalmaznia kell a következő rögzítőelemeket:
Vastag szigetelés eltávolítása és cseréje
Korlátozott munkaterület a nagynyomású{0}}csövek körül
Biztonságos rögzítés, amely ellenáll a rendszer vibrációjának
Gyors be- és leszerelés ideiglenes mérésekhez
A sínre szerelt-rendszerek biztosítják a legstabilabb telepítést az állandó felügyelethez, míg a láncra szerelt{1}}rendszerek rugalmasságot kínálnak a hordozható alkalmazásokhoz.
Jelfeldolgozási képességek
Az Advanced DSP (Digital Signal Processing) segít megőrizni a pontosságot, amikor a csővibráció vagy az áramlási turbulencia mérési kihívásokat okoz. Keresse az áramlásmérő bilincsét az alábbi típusú modelleken:
Adaptív jelfeldolgozás változó áramlási feltételekhez
Zajszűrés szivattyús rendszerekhez
Automatikus erősítés szabályozás az optimális jelerősség érdekében
Több{0}}útvonalas mérés a nagyobb pontosság érdekében
Telepítési bevált gyakorlatok az ultrahangos mérőeszközökhöz{0}}
A megfelelő telepítés sokkal jobban meghatározza a mérési pontosságot, mint a nyomásszintek. Kövesse ezeket az irányelveket a megbízható eredmények érdekében az áramlásmérőn lévő ultrahangos bilincsekkel.
Cső előkészítés
Alaposan tisztítsa meg a csőfelületet a jelátalakító rögzítési helyein. A festék, a rozsda vagy a vízkő a belső nyomástól függetlenül zavarja az akusztikus csatolást. A nagynyomású{2}csövek gyakran védőbevonattal rendelkeznek, amelyeket kis területeken el kell távolítani az érzékelő érintkezéséhez.
Bőségesen vigyen fel akusztikus kapcsolóanyagot a jelátalakító felülete és a cső felülete közé. Ez kiküszöböli az ultrahangos átvitelt akadályozó légréseket. A keverék típusának meg kell egyeznie az üzemi hőmérséklettel,-a szabványos keverékek 150 fokig működnek, míg a speciális keverékek magasabb hőmérsékletet is kezelnek.

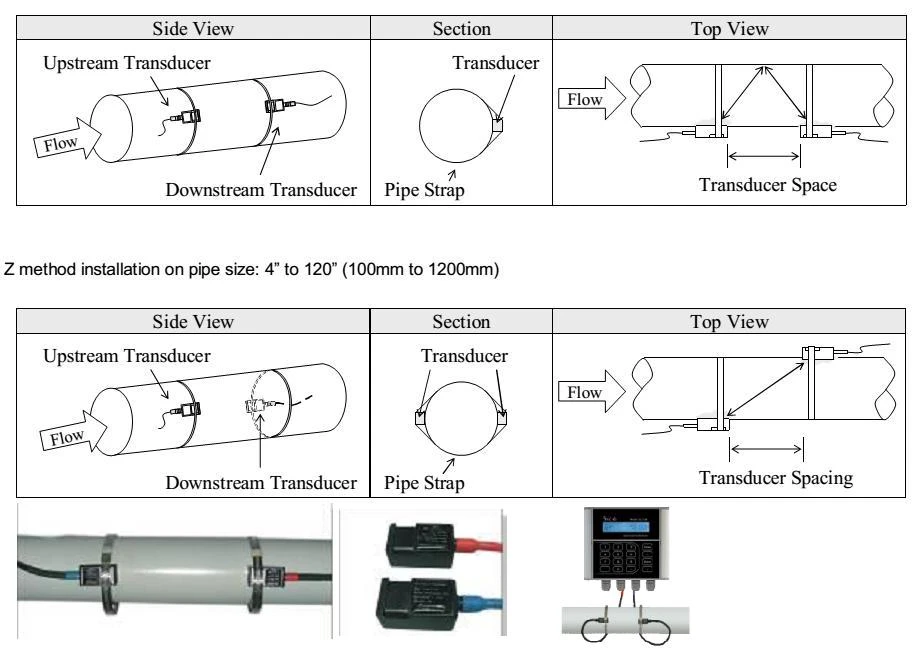

Transducer Positioning

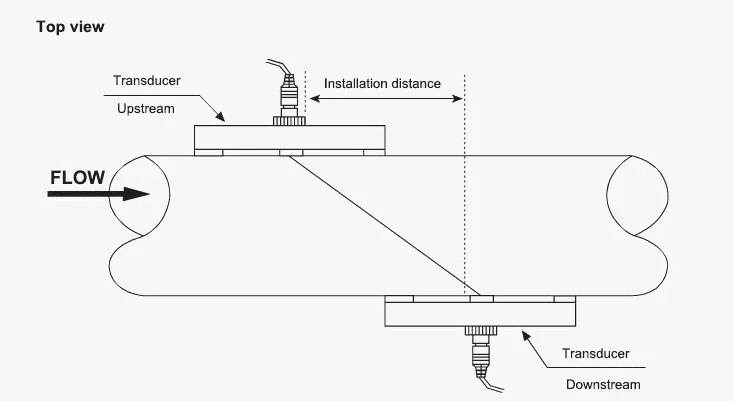

Az egyenes csőre vonatkozó követelmények a nagynyomású{0}}rendszerekre is vonatkoznak. Az áramlásmérő ultrahangos típusú bilincséhez 10 átmérőjű egyenes csőre van szükség az áramlás irányában, és 5 átmérőjű lefelé a pontos leolvasás érdekében. A könyökök, szelepek és pólók áramlási profil zavarokat okoznak, amelyek nyomástól függetlenül befolyásolják a mérési pontosságot.
Nagy{0}}nyomású alkalmazásokhoz zárt helyeken, ahol az egyenes csőre vonatkozó követelmények nem teljesíthetők, fontolja meg a több-utas ultrahangos áramlásmérő bilincsét- az áramlási profil torzulását kompenzáló kialakításokon.
Rendszerparaméterek
Üzembe helyezéskor adja meg a pontos csőparamétereket:
Külső átmérő: Mérjen féknyergekkel a pontosság érdekében
Falvastagság: Ha lehetséges, használjon ultrahangos vastagságmérőt
Cső anyaga: Válassza ki a pontos anyagminőséget a megfelelő hangsebesség érdekében
Folyadék típus: Adja meg a megfelelő sűrűség- és hangsebesség-számításhoz
Ezek a paraméterek a mérési pontosság szempontjából fontosabbak, mint az üzemi nyomás. A nem megfelelő falvastagságú egységen lévő hordozható ultrahangos áramlásmérő bilincs bármilyen nyomásszinten hibát okoz.
Karbantartás és hosszú távú{0}}teljesítmény
Az ultrahangos áramlásmérő befogója{0}}a nagynyomású{1}}élettartam és a karbantartási követelmények tekintetében határozott előnyökkel jár.
Szokásos karbantartási feladatok
Az időszakos karbantartás egyszerű ellenőrzéseket foglal magában, miközben a rendszer teljes nyomáson működik:
Ellenőrizze a jelátalakító rögzítését a biztonságos érintkezés érdekében
Ellenőrizze, hogy a kapcsolóanyag nem száradt-e meg vagy nem bomlott-e el
Ellenőrizze a kábelcsatlakozásokat és a jel minőségét
Az érvényes csőparaméter-bevitelek pontosak maradnak
Ezek a feladatok percekig tartanak, és nem igényelnek rendszerleállítást, nincs zárt térbe való belépés, és nincs szükség nyomáspróbára sem. A kritikus nagynyomású{1}}vezetéken lévő ultrahangos áramlásérzékelő szorítója normál működés közben karbantartható.
Hosszú élettartam a nyomásszolgálatban
A mozgó alkatrészek és a nedves alkatrészek hiánya azt jelenti, hogy a mérőeszköz nem tapasztal nyomás{0}}kiváltott kopást. Míg maga a cső elfáradhat vagy korrodálódhat több évtizedes nyomás alatti üzemelés során, a szorítókapocs áramlásmérő nem változik mindaddig, amíg a cső sértetlensége megfelelő marad az ultrahangos átvitelhez.
Hasonlítsa össze ezt a nagynyomású{0}} üzemben lévő beépített mérőműszerekkel, ahol a tömítés romlása, a csapágykopás és a nyomáshatár karbantartása folyamatos költségeket és biztonsági problémákat okoz. Az áramlásmérő befogója teljesen kiküszöböli ezeket a problémákat.
Gyakran Ismételt Kérdések
Az ultrahangos áramlásmérőre rögzítve lehet alacsony nyomáson is mérni?
Igen, az áramlásmérők modern ultrahangos bilincsei a vákuumtól a maximális csőbesorolásig a teljes nyomástartományban működnek. Egyes fejlett modellek még az acélcsövekben is lemérik a légköri nyomást. A mérési elv automatikusan alkalmazkodik a különböző nyomásokhoz kapcsolódó folyadéksűrűség-változásokhoz, így egy méter alkalmas alacsony és nagynyomású{2}} alkalmazásokra is.
Befolyásolja-e a cső falvastagsága a nagy{0}}nyomás mérését a mérőbilincsekkel-?
A falvastagság befolyásolja a jelátviteli távolságot, de nem a nyomásképességet. A nagynyomású csővezetékek vastagabb falaihoz{1}}nagyobb teljesítményű jelátalakítók szükségesek, és lehetséges, hogy a jelátalakítók között kisebb távolságra van szükség. Az áramlásmérőn lévő hordozható bilincs kiegyenlíti a falvastagságot a beállítás során, így biztosítva a pontos leolvasást, függetlenül a nyomásosztály csővezetékeinek specifikációitól. A megfelelő jelutak kiszámításához meg kell adnia a megfelelő falvastagságot az adó számára.
Léteznek nyomáskorlátozások az ultrahangos áramlásmérő bilinccsel rendelkező műanyag csövekhez{0}}?
A korlátozás a cső névleges nyomásából ered, nem az áramlásmérőből. A HDPE vagy PVC csövek nyomásértéke alacsonyabb, mint az acél, de az ultrahangos vízáramlásmérő bilincse pontosan mér a cső biztonságos működési tartományán belül. Vegye figyelembe, hogy a műanyag csövek nyomás hatására kitágulhatnak, ami átmérőkompenzációt igényel a mérőbeállításban a nagy pontosságú alkalmazásokhoz.
Hogyan viszonyul a rögzítési pontosság-a nagynyomású rendszerekben lévő soros mérőkhöz?
Az ultrahangos áramlásmérők-átmeneti időkorlátjának pontossága általában a leolvasás ±0,5%-a és ±2%-a között van, ami összevethető a minőségi beépített mérőkkel. A fő pontossági különbség a beszerelés minőségéből és a kalibrációból adódik, nem pedig a nyomáshatásokból. A beépített mérőknek némi előnye lehet a rendkívül turbulens, nagynyomású{5}}áramokban, ahol a pontos áramlási profilozás számít, de a legtöbb alkalmazásnál az ultrahangos áramlásérzékelő rögzítése egyenértékű teljesítményt nyújt.
Végső megfontolások
Arra a kérdésre, hogy az ultrahangos áramlásmérő bilincs{0}}a technológián képes-e kezelni a nagy nyomást, egyértelmű választ ad: a nyomás önmagában nem korlátozza a megfelelően kiválasztott és telepített bilincseket-a mérőeszközökön. A külső szerelési elv azt jelenti, hogy nem nyomástartó edényt tervez,- hanem meglévő nyomáshatárra szereli fel az érzékelőket.
A kiválasztási kritériumoknak a nyomásértékek helyett a csövek jellemzőire, a folyadék tulajdonságaira és a telepítési környezetre kell összpontosítaniuk. Igazítsa a jelátalakító specifikációit a falvastagsághoz és a hőmérséklethez. Gondoskodjon megfelelő egyenes csőszakaszról a pontos méréshez. Alkalmazzon megfelelő akusztikus csatolást és biztonságos rögzítést.
Az 500 PSI vízelosztástól az 5000 PSI szénhidrogén-feldolgozásig terjedő nagynyomású-alkalmazások esetén az ultrahangos mérőbilincs pontos, megbízható mérést tesz lehetővé a biztonsági kockázatok, a telepítés bonyolultsága és a folyamatos karbantartási gondok nélkül, amelyek a nyomás-behatoló mérőórákból származnak.
