Milyen pontosságú egy tranzitidős ultrahangos áramlásmérő?
Ultrahangos áramlásmérők szállítójaként gyakran találkozom olyan ügyfelekkel, akik mélyen aggódnak a tranzitidő ultrahangos áramlásmérők mérési pontossága miatt. Ebben a blogban kitérek azokra a tényezőkre, amelyek befolyásolják ezeknek az eszközöknek a mérési pontosságát, hogyan biztosítható a nagy - pontosságú mérés, és néhány valós példát mutatok be teljesítményük illusztrálására.
A tranzit – idő ultrahangos áramlásmérők megértése
A tranzitidős ultrahangos áramlásmérők azon az elven működnek, hogy mérik az ultrahangos jeleknek az áramlás irányába és lefelé történő eljutásához szükséges idő különbségét az áramló folyadékban. Amikor ultrahangos jelet küldenek át a folyadékon, az idő, amíg a jel az áramlással együtt halad (lefelé), rövidebb, mint az áramlással ellentétes (felfelé) haladási idő. Ennek az időkülönbségnek a pontos mérésével kiszámítható a folyadék áramlási sebessége, majd ezt követően a térfogatáram.
A mérési pontosságot befolyásoló tényezők
- Folyadék tulajdonságai
- Sűrűség és viszkozitás: A nagy sűrűségű és viszkozitású folyadékok nagyobb csillapítást okozhatnak az ultrahangos jelben. Például a sűrű olajok viszkozitása magasabb, mint a víz. A megnövekedett viszkozitás szétszórhatja az ultrahanghullámokat, ami az áthaladási idők kevésbé pontos mérését eredményezi. Ennek eredményeként a számított áramlási sebesség és áramlási sebesség eltérhet a tényleges értékektől.
- Vezetőképesség és kémiai összetétel: A vezetőképes folyadékok zavarhatják az áramlásmérő elektromos alkatrészeit, ha nincsenek megfelelően árnyékolva. Ezenkívül bizonyos kémiai összetételű folyadékok idővel reakcióba léphetnek a jelátalakító anyagokkal, rontva azok teljesítményét és befolyásolva az ultrahangos jelátvitel pontosságát.
- Csőfeltételek
- Cső anyaga és falvastagsága: A különböző csőanyagok eltérő akusztikai tulajdonságokkal rendelkeznek. Például az acélcsövek nagyobb akusztikus impedanciával rendelkeznek, mint a műanyag csövek. A cső falvastagsága is számít. A vastag falú cső több ultrahang energiát képes elnyelni, csökkentve a jelátalakító által vett jel erősségét. Ez hibákhoz vezethet az áthaladási idők mérésében, és így befolyásolhatja az áramlásmérés pontosságát.
- Csőátmérő és belső felület érdesség: A nagyobb csőátmérők kihívást jelenthetnek az áramlási profil pontos mérésében a cső teljes keresztmetszetében. Ezenkívül a cső érdes belső felülete turbulenciát okozhat a folyadékáramlásban. A turbulencia megzavarhatja az ultrahangos jelek zökkenőmentes terjedését, ami pontatlan tranzitidő-méréseket eredményezhet.
- Telepítési minőség
- A jelátalakító elhelyezése: A jelátalakítók helytelen elhelyezése jelentősen befolyásolhatja a mérési pontosságot. Ha a jelátalakítók nincsenek megfelelően beállítva a cső tengelye mentén, vagy ha túl közel vagy túl távol vannak egymástól, akkor előfordulhat, hogy az ultrahangos jelek nem haladnak át a folyadékon a kívánt úton. Ez az átfutási idők pontatlan méréséhez és végső soron az áramlási sebesség helytelen kiszámításához vezethet.
- Csőszerelvények és ívek: A csőszerelvények, például könyökök, szelepek és pólók jelenléte az áramlásmérő felszerelési helyének közelében zavarokat okozhat a folyadékáramlásban. Ezek a zavarok örvényeket és egyenetlen áramlási profilokat hozhatnak létre, amelyek viszont befolyásolhatják az ultrahangos áramlásmérés pontosságát.
Nagy pontosságú mérések biztosítása
- A folyadék megfelelő kiválasztása és előkészítése
- A tranzitidő ultrahangos áramlásmérő felszerelése előtt döntő fontosságú, hogy megértsük a mérendő folyadék tulajdonságait. Ha lehetséges, a folyadékot elő kell kezelni, hogy eltávolítsunk minden olyan szennyeződést vagy légbuborékot, amely megzavarhatja az ultrahangos jelet. Például egy víztisztító telepen a víz szűrhető a lebegő szilárd anyagok eltávolítására, mielőtt áthaladna az áramlásmérőn.
- Csőértékelés és -kiválasztás
- A cső anyagát, falvastagságát, átmérőjét és belső felületének állapotát alaposan meg kell vizsgálni. Szükség esetén sima belső felületű és megfelelő akusztikai tulajdonságokkal rendelkező csöveket kell választani. Egyes esetekben előnyös lehet egyenes csőszakaszok felszerelése az áramlásmérő előtt és után az egyenletesebb áramlási profil biztosítása érdekében.
- Professzionális telepítés
- A telepítést képzett technikusoknak kell elvégezniük, akik betartják a gyártó útmutatásait. Biztosítaniuk kell a jelátalakító megfelelő elhelyezését, beállítását és biztonságos rögzítését. Ezenkívül a beépítési helyet úgy kell megválasztani, hogy minimálisra csökkentsék a csőszerelvények és ívek befolyását.
Valós világi példák a pontosságra
Vessünk egy pillantást néhány valós forgatókönyvre, ahol a tranzitidős ultrahangos áramlásmérők nagy pontosságot mutattak. Egy nagyméretű vízelosztó hálózatban egy 12 hüvelyk átmérőjű acélcsőben a víz áramlási sebességének mérésére tranzitidős ultrahangos áramlásmérőt szereltek fel. Megfelelő beszerelés és kalibrálás után az áramlásmérő ± 1%-os pontossággal tudta mérni a vízhozamot. Ez a nagy pontosságú mérés lehetővé tette a víziközmű-társaság számára, hogy jobban kezelje vízkészletét, és észlelje a hálózat esetleges szivárgását.
Egy másik példa egy ipari vegyi feldolgozó üzem. Egy tranzitidő ultrahangos áramlásmérővel mértük a kémiai oldat áramlási sebességét egy műanyag csőben. Az oldat kémiai tulajdonságaiból adódó kihívások ellenére a jelátalakító megfelelő kiválasztásával és telepítésével az áramlásmérő ± 1,5%-os pontosságot ért el. Ez a pontos mérés kulcsfontosságú volt a gyártási folyamatban a megfelelő vegyi arányok fenntartásához.
Termékajánlataink

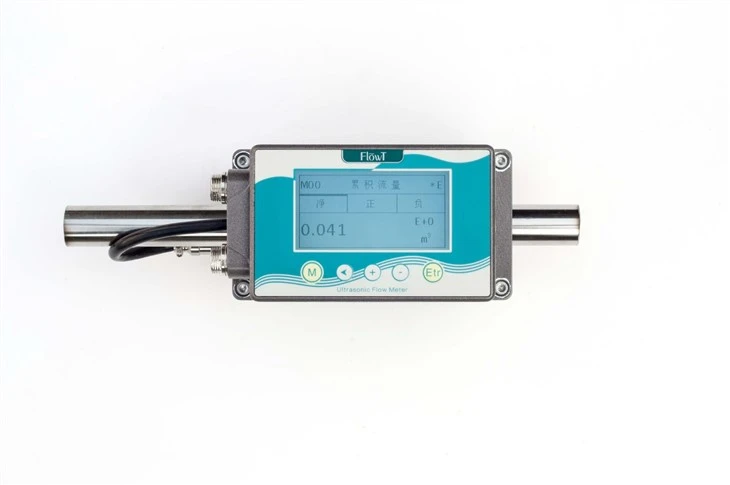

Cégünknél kiváló minőségű tranzitidős ultrahangos áramlásmérőket kínálunk. Például aFT211 kis bilincs ultrahangos áramlásmérőnkis átmérőjű csövekhez készült. Könnyen telepíthető, és számos alkalmazásban pontos áramlásmérést biztosít. AClamp on Type - Kis csőméretű megoldás FT211 ultrahangos áramlásmérőegy másik kiváló lehetőség kis csőméretű megoldásokhoz, nagy pontosságú méréseket tesz lehetővé minimális telepítési ráfordítás mellett. És a miénkBilincs - Ultrahangos vízáramlásmérőnkifejezetten vízáramlás mérésére lett kifejlesztve, megbízható és pontos eredményeket biztosítva.
Következtetés
A tranzitidős ultrahangos áramlásmérő mérési pontosságát számos tényező befolyásolja, mint például a folyadék tulajdonságai, a cső állapota és a telepítés minősége. Ezen tényezők megértésével és megfelelő intézkedések megtételével a megfelelő telepítés és működés biztosítása érdekében nagy pontosságú méréseket lehet elérni. Cégünk elkötelezett amellett, hogy kiváló minőségű ultrahangos áramlásmérőket biztosítson, amelyek kiváló pontosságot és megbízhatóságot kínálnak. Ha érdekli termékeink, vagy bármilyen kérdése van a tranzitidő ultrahangos áramlásmérőkkel kapcsolatban, kérjük, forduljon hozzánk bizalommal további megbeszélések és esetleges beszerzések érdekében.
Hivatkozások
- John Smith "Ultrasonic Flow Measurement Technology" című dokumentuma a Journal of Flow Measurement and Instrumentation folyóiratban jelent meg.
- "A tranzit elvei és alkalmazásai – idő ultrahangos áramlásmérők", Jane Doe, egy vezető kutatóintézet műszaki jelentése.
