Használható Vortex áramlásmérő a zagy áramlásának mérésére?

Használható-e Vortex Flow Meter a hígtrágya áramlásának mérésére?

Vortex áramlásmérők szállítójaként gyakran találkozom azzal a kérdéssel, hogy termékeink alkalmasak-e a hígtrágya áramlásának mérésére. A hígtrágya, folyadékban szuszpendált szilárd részecskék keveréke, abrazív természete, változó összetétele és nem newtoni viselkedése miatt egyedülálló kihívást jelent az áramlásmérésben. Ebben a blogbejegyzésben a technikai szempontokba fogok beleásni annak megállapításához, hogy az örvényáramlásmérőt hatékonyan lehet-e használni a hígtrágya áramlásának mérésére.

Vortex áramlásmérők megértése

A Vortex áramlásmérők a von Kármán örvény utca elvén működnek. Amikor egy folyadék elfolyik az áramlási útvonalon elhelyezett blöff test (más néven shedder rúd) mellett, váltakozó örvények szóródnak ki a blöfftest mindkét oldalán. Ezen örvényleválás gyakorisága egyenesen arányos a folyadék sebességével. Ennek a frekvenciának a mérésével meghatározható a folyadék áramlási sebessége.

A Vortex áramlásmérőknek számos előnye van, mint például a nagy pontosság, a széles leforgatási arány és az alacsony karbantartási igény. Általában különféle iparágakban használják folyadékok, gázok és gőz áramlásának mérésére. Például a miénketVortex gőz áramlásmérőjól ismert a gőzáram-mérési alkalmazásokban nyújtott megbízható teljesítményéről.

A hígtrágyaáramlás mérésének kihívásai

A hígtrágyaáramlás mérése összetett feladat. A zagyban lévő szilárd részecskék jelentős kopást okozhatnak az áramlásmérő alkatrészein. A kopás károsíthatja az áramlásmérő testét, érzékelőjét és egyéb belső részeit, ami pontatlan mérésekhez és a készülék élettartamának csökkenéséhez vezethet.

Egy másik kihívás sok iszap nem newtoni viselkedése. A nem newtoni folyadékok nem követik a nyírófeszültség és a nyírási sebesség közötti egyszerű lineáris összefüggést, mint a newtoni folyadékok. A nem newtoni zagy viszkozitása az áramlási sebességtől, a szilárdanyag-koncentrációtól és egyéb tényezőktől függően változhat. Ez a változékonyság megnehezíti az áramlás pontos mérését a hagyományos áramlásmérési technikákkal.

A Vortex áramlásmérők alkalmassága hígtrágya áramláshoz

A kihívások ellenére bizonyos feltételek mellett örvényáramlásmérővel is lehet mérni a hígtrágya áramlását.

1. Alacsony kopású iszapok: Ha a zagyban lévő szilárd részecskék viszonylag puhák és csekély koptatóképességűek, az örvényáramlásmérő alkatrészeinek kopása minimalizálható. Például a finom agyagrészecskéket tartalmazó iszapok vagy bizonyos típusú élelmiszer-alapú iszapok nem okozhatnak túlzott károsodást a blöff testében és az érzékelőkben. Ilyen esetekben a vortex áramlásmérő megbízható áramlásmérést tud nyújtani ésszerű időtartamon keresztül.
2. Alacsony koncentrációjú iszapok: Ha a zagyban a szilárd részecskék koncentrációja alacsony, a szilárd anyagok hatása az áramlási viselkedésre csökken. A folyadék még mindig a newtoni folyadékhoz hasonló viselkedést mutathat, ami megkönnyíti az örvényáramlásmérő számára az áramlás pontos mérését. Az alacsony koncentrációjú iszapnál megjósolhatóbb kapcsolat lehet az örvényleválási frekvencia és az áramlási sebesség között.

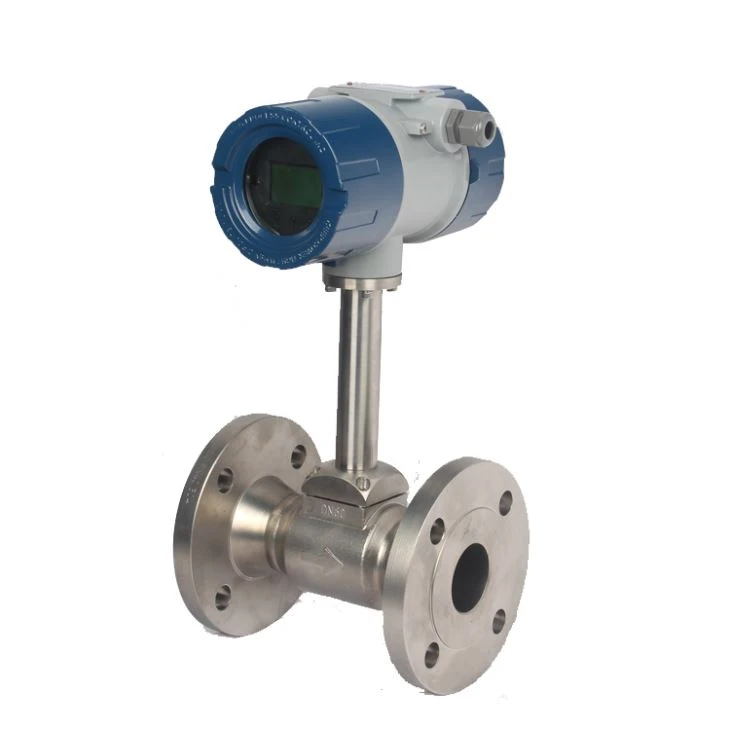

3. Megfelelő telepítés és karbantartás: Az örvényáram-mérő helyes felszerelése kulcsfontosságú a hígtrágya áramlásának méréséhez. Az áramlásmérőt a cső egyenes szakaszára kell felszerelni az egyenletes áramlási profil biztosítása érdekében. Ezenkívül a rendszeres karbantartás, például a kopás és a kalibrálás ellenőrzése segíthet megőrizni a mérések pontosságát. A miénkJó teljesítményű Vortex áramlásmérő a gőzhöz kalibrálássalhangsúlyozza a kalibrálás fontosságát, amely a hígtrágya áramlásának mérésénél is lényeges.

Korlátozások és szempontok

Ugyanakkor jelentős korlátai is vannak az örvényáramlásmérőnek a szuszpenzió áramlására való használatának.

1. Magas kopásállóságú iszapok: Kemény és dörzsölő részecskéket, például homokot vagy fémrészecskéket tartalmazó iszapok esetén az örvényáramlásmérő gyorsan kopik. A blöff test gyorsan erodálódhat, megváltoztatva az alakot és befolyásolva az örvényleadási mintát. Ez pontatlan áramlásmérésekhez vezet, és akár az áramlásmérő idő előtti meghibásodását is okozhatja.
2. Magas koncentrációjú iszapok: A szilárd részecskék koncentrációjának növekedésével a zagy nem newtoni viselkedése egyre hangsúlyosabbá válik. Az összetett áramlási minták és a változó viszkozitás rendkívül megnehezítheti az örvényáramlásmérő számára az áramlási sebesség pontos mérését. A nagy szilárd részecskék jelenléte eltömődéseket vagy megszakításokat is okozhat az örvényleválási folyamatban.
3. Részecskeméret és -eloszlás: Az iszapban lévő szilárd részecskék mérete és eloszlása ​​szintén befolyásolhatja az örvényáramlásmérő teljesítményét. A nagy részecskék hirtelen változásokat okozhatnak az áramlási mezőben, ami inkonzisztens örvényleváláshoz és pontatlan mérésekhez vezethet. A részecskeméretek széles eloszlása ​​tovább bonyolíthatja az áramlási viselkedést.

Alternatív áramlásmérési technológiák iszaphoz

Azokban az esetekben, amikor a vortex áramlásmérő nem alkalmas a hígtrágya áramlásának mérésére, más technológiák is szóba jöhetnek.

1. Mágneses áramlásmérők: A mágneses áramlásmérők az elektromágneses indukció Faraday-törvényén alapulnak. Jól alkalmasak vezetőképes iszapokhoz, és még szilárd részecskék jelenlétében is pontos mérést tesznek lehetővé. Az örvényáramlásmérőkhöz képest kevésbé érinti őket a kopás.
2. Ultrahangos áramlásmérők: Az ultrahangos áramlásmérők ultrahanghullámokat használnak az áramlási sebesség mérésére. Használhatók vezető és nem vezető iszapokhoz egyaránt. A szilárd részecskék jelenléte azonban szétszórhatja az ultrahanghullámokat, ami speciális jelfeldolgozási technikákat igényelhet.

Következtetés

Összefoglalva, az örvényáramlásmérő használható a hígtrágya áramlásának mérésére meghatározott körülmények között, például alacsony kopású és alacsony koncentrációjú iszapok esetén. Mindazonáltal elengedhetetlen, hogy gondosan értékelje a zagy jellemzőit, beleértve a részecskeméretet, a koptatóképességet és a koncentrációt, mielőtt döntene az örvényáramlásmérő használatáról. A miénkMagas hőmérsékletű beillesztésű Vortex áramlásmérőbemutatja elkötelezettségünket a kiváló minőségű áramlásmérési megoldások biztosítása iránt. Ha kihívásokkal néz szembe a hígtrágya áramlásméréssel kapcsolatban, vagy kérdései vannak örvényárammérőink alkalmasságával kapcsolatban, itt vagyunk, hogy segítsünk. Szakértői csapatunk segíthet Önnek felmérni az Ön konkrét alkalmazását, és javaslatot tesz a legmegfelelőbb áramlásmérési technológiára. Legyen szó egyszerű iszapfelhordásról vagy összetett ipari folyamatról, Önnel együttműködve megtaláljuk a legjobb megoldást. Ha örvényárammérőink vásárlása iránt érdeklődik, vagy további hígtrágyaáramlás-mérési igényeit szeretné megvitatni, kérjük, forduljon hozzánk részletes konzultációért és beszerzési egyeztetésért.

Hivatkozások

• Miller, RW (1983). Flow Measurement Engineering Handbook. McGraw – Hill.
• Spitzer, DW (2001). Áramlásmérés: Gyakorlati útmutatók a méréshez és szabályozáshoz. ISA – Műszerészeti, Rendszerek és Automatizálási Társaság.
• Beck, MS és Plaskowski, A. (1999). Áramlásmérés zárt csatornákban. Chapman és Hall.
